JY-7GB/DK/220過電壓繼電器

文章類別：JY-7G型電壓繼電器

文章概述

產品型號：JY-7GB/DK/220
功能類型：過電壓繼電器
觸點形式：2常開2常閉
安裝方式：導軌安裝

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

JY-7GB/DK/220電壓繼電器用於發電機，變壓器，輸電線路的繼電保護裝置中作為過壓或欠壓的閉鎖啟動元件。JY-7GB/DK/220采用集成電路靜態型繼電壓電器，具有精度高、功耗小、動作時間短、返回係數高、整定直觀方便、範圍寬等特點。

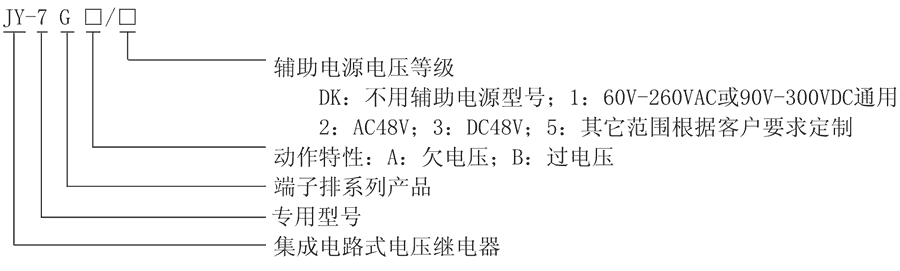

JY-7GB/DK/220型號及其含義

主要特點

■整定方便，采用三位撥盤開關整定電壓值，直觀方便，無須校驗。
■DK型（不帶輔助電源）電壓繼電器整定範圍：19V~130V、40V~260V、200V~420V。
■帶輔助電源電壓繼電器整定範圍：101~399V。
■帶輔助電源電壓繼電器，輔助電源采用開關電源工作方式，交直流通用，範圍大，交流60V~260V，直流90V~300V。
■JY-7GB/DK/220電壓繼電器精度高、級差小、誤差小。
■可靠性高，無抖動，無拒動，動作快，返回係數高。

JY-7GB/DK/220觸點形式及動作方式

型號	觸點形式	動作方式	動作時間	返回係數	返回時間
JY-7GA/DK/220	2常開2常閉	欠電壓繼電器	<20ms	1.04~1.08	<27ms
JY-7GB/DK/220	2常開2常閉	過電壓繼電器	<25ms	0.92~0.96	<27ms
JY-7GA/DK	2常開2常閉	欠電壓繼電器	<20ms	1.04~1.08	<27ms
JY-7GB/DK	2常開2常閉	過電壓繼電器	<25ms	0.92~0.96	<27ms
JY-7GA/1	2轉換	欠電壓繼電器	<20ms	1.04~1.08	<27ms
JY-7GA/2	2轉換	欠電壓繼電器	<20ms	1.04~1.08	<27ms
JY-7GA/3	2轉換	欠電壓繼電器	<20ms	1.04~1.08	<27ms
JY-7GB/1	2轉換	過電壓繼電器	<25ms	0.92~0.96	<27ms
JY-7GB/2	2轉換	過電壓繼電器	<25ms	0.92~0.96	<27ms
JY-7GB/3	2轉換	過電壓繼電器	<25ms	0.92~0.96	<27ms

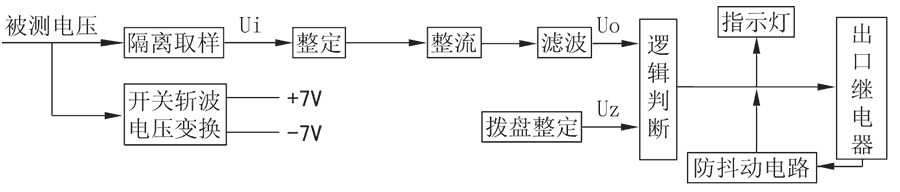

不帶輔助電源電壓繼電器工作原理

若Uo<Uz，則出口繼電器不動作；若Uo>Uz，則出口繼電器動作。欠電壓在欠電壓狀態下動作指示燈發光，過電壓在過電壓狀態下動作指示燈發光。在過電壓狀態下，繼電器投入使用瞬間，由於開關斬波產生工作電源有200ms延時，因此，繼電器接點反應時間為200ms。由於采用開關斬波，可能給電源帶來輕微斬波幹擾，在要求很高的使用情況下，建議用有輔助電源的繼電器。

帶輔助電源電壓繼電器工作原理

對欠電壓繼電器，若Uo>Uz，則出口繼電器不動作；若Uo<Uz，則出口繼電器動作。對過電壓繼電器，若Uo<Uz，則出口繼電器不動作；若Uo>Uz，則出口繼電器動作。

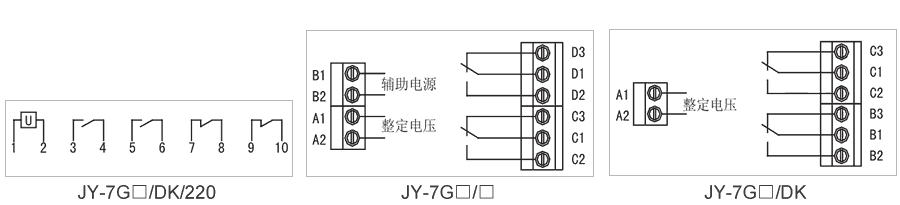

JY-7GB/DK/220接線圖

JY-7GB/DK/220技術參數

額定參數
輔助電源	AC48V~260V、DC48V~300V
過電壓返回係數	0.92~0.96
欠電壓返回係數	1.04~1.08
過電壓動作時間	1.2倍整定值<25ms，2倍整定值<20ms
欠電壓動作時間	0.5倍整定值<20ms
返回時間	<27ms
功耗	<5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
