RGP501-8發電機後備保護測控裝置

文章類別：6~35KV微機保護裝置

文章概述

RGP501-8是集保護、測量、監視、控製、人機接口、通信等多種功能於一體的發電機後備保護測控裝置，適用於各種發電機單元保護測控；

詢價留言

產品詳情
產品分類
相關文章
項目業績

RGP501-8適用範圍

發電機後備保護測控裝置主要應用於發電機的後備保護以及測控功能。

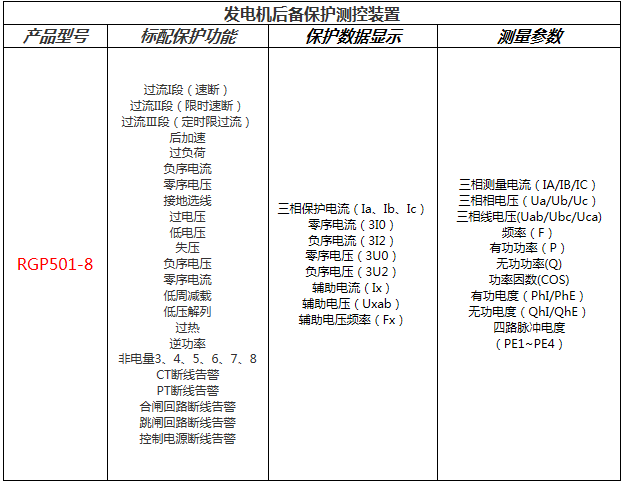

RGP501-8功能配置表

注：
1，RGP501-8發電機後備保護測控裝置所有保護功能均是可以自由搭配使用的，上表給出的隻是推薦配置，用戶可根據自己的要求刪增減；
2，III段過流保護有眾多功能選項，可靈活實現，不帶閉鎖的過流保護，帶或不帶方向的低壓閉鎖過流保護，帶或不帶方向閉鎖的複合電壓過流保護；
3，單相接地選線保護可選5次諧波判斷數據；
4，低周減載保護帶電壓閉鎖、滑差閉鎖、欠流閉鎖；
5，重合閘具備檢或不檢無壓，檢或不檢同期的功能；
6，PT控製功能被開放後，裝置將具有PT控製邏輯，裝置對PT單元進行測控時需要開放此參數；
7，PT切換並列功能被開放後，裝置將具有PT切換並列的功能，在PT單元需要並列時開放此參數；
10，以上測量值能根據CT、PT接線方式和變比，自動進行工程量轉換，並分別顯示一次側值和二次側值.

通訊：
■采用常規的RS485總線及DeviceNet（CAN）現場總線雙總線通信；
■支持標準MODBUS；
■SCADA係統收發信息；
監視：
■開關量監視
■係統異常告警
■裝置自檢
控製：
■斷路器控製；
■PT控製；
■PT並列
事件記錄：
■具有SOE事件記錄功能，可在線記錄事件100 條，掉電不丟失；
故障錄波：
■可真實記錄故障前後的電流、電壓、開關狀態等信息；
人機接口：
■高亮度液晶藍屏，菜單化設計，全中文顯示；
■13個高亮度LED指示燈；6個操作按鍵，一個複歸按鍵和分/合閘按鍵；
■RS232調試端口；
■管理員權限設置，具有多套保護定值手動切換功能.

RGP501-8外形及開孔尺寸圖

RGP501-8接線端子定義圖

以上就是有關發電機後備保護裝置的基本信息，更多RGP501-8發電機後備保護裝置典型圖、實際應用工程圖紙、發電機後備保護裝置業績，歡迎您來電谘詢本司客服人員。
