1.1應用範圍

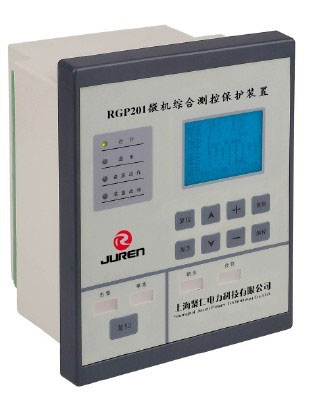

  RGP201微機綜合測控保護裝置是上海菠萝蜜视频在线观看電力科技有限公司自行研發、生產的集測量、控製、保護、通訊一體化的一種經濟型保護；針對配網終端高壓配電室量身定做，以三段式無方向電流保護為核心，配備電網參數的監視及采集功能，可省掉傳統的電流表、電壓表、功率表、頻率表、電度表等，並可通過通訊口將測量數據及保護信息遠傳上位機，方便實現配網自動化；裝置根據配網供電的特性在裝置內集成了備用電源自投功能，可靈活實現進線備投及母分備投功能，大大提高了裝置的使用靈活性為用戶節約了成本。本裝置尤其適用於10kV及以下電壓等級的配網供電終端，作為各類電氣設備和線路的主保護或後備保護。
1.2主要特點
  RGP201微機綜合測控保護裝置不僅擁有配網終端設備的保護功能，而且對配網終端的電壓、電流、頻率、功率、電度量進行采集並進行數字化的處理和計算，並實時顯示在大屏幕液晶上，觀察直觀，直接替代老式的測量儀表；裝置內部集成了斷路器防跳回路，合閘及跳閘保持回路，內部操作回路自適應現有市麵上各種斷路器跳合閘電流，交直流通用，斷路器隻需引出跳閘線圈及合閘線圈與裝置接口，減少了二次接線；裝置提供預告信號與事故信號出口，方便與中央信號回路接口，保證了信號回路的完整性。使用本裝置，實現了外部接線簡化，解決了以往分立元件保護及測量不易維護的缺點，完全代替開關櫃上的保護和測量及操作回路，用一台微機裝置實現高度集成的所有功能，大大降低成套設備成本。
1）可根據用戶設定的運行方式，自動識別備自投的投入或退出運行，使用時每一條進線均應各自裝一台線路保護及備自投裝置，自動完成雙向備自投。
2）可就地和遠方控製和操作；可靈活選擇和設定各種保護功能，查詢各種信息，既可通過按鍵就地整定，也可通過後台計算機遠方整定，時間通過後台自動同步校正。
3）使用一台裝置就可實現配網終端的進線、出線、母分及備自投保護，提高了裝置的通用性，減少備品備件的數量。
4）全封閉金屬機箱，型設計，深度僅有100mm，可方便安裝在各種環網櫃中；具有很強的抗靜電、抗電磁幹擾、抗機械振動能力，適合於分布式就地安裝在開關櫃上；裝置設計新穎，結構合理，便於安裝、配線和調試。
5）產品具有優異的抗幹擾性能，順利通過了GB/T14598.9中4.1.1規定的嚴酷等級為Ⅲ級的輻射電磁場幹擾試驗、GB/T14598.10中4.1規定的嚴酷等級為Ⅲ級的快速瞬變幹擾試驗、GB/T14598.13中3.1.1規定的嚴酷等級為Ⅲ級的1MHz和100KHz脈衝群幹擾試驗、GB/T14598.14中4.2規定的嚴酷等級為Ⅲ級的靜放電幹擾試驗、IEC60255-22-6:2001第4章規定的嚴酷等級為Ⅲ級的傳導騷擾抗擾度試驗、IEC 60255-22-5:2002第4章規定的嚴酷等級為Ⅱ級的浪湧抗擾度試驗、IEC 60255-22-5:2003第4章規定的嚴酷等級的工頻抗擾度試驗。
6）完善的自檢能力，發現裝置異常能自動告警；具有自保護能力，能有效防止接線錯誤和非正常運行引起的裝置損壞。
7）人機接口符合人機工程設計要求，大屏幕液晶顯示（128×64），菜單化設計，全中文顯示。可顯示內容包括測量數據、開關量狀態、事件記錄、保護定值和係統參數等等。

RGP201微機型保護裝置具有無方向發信跳閘可選的定時限過流保護，無方向可整定延時的定時限速斷保護，無方向發信跳閘可選的定時限過負荷保護，帶前（後）加速段的不檢無壓的三相一次重合閘，帶滑差閉鎖和低電流閉鎖的低周減載保護，檢無壓無流的備用電源自投功能，兩路作用於發信的開入保護，兩路作用於跳閘的開入保護，分述如下。
2.1電流速斷保護
當任一相電流大於電流速斷保護定值時，裝置出口跳閘，保護出口跳閘時間不大於40ms（包括繼電器固有動作時間），為了躲過線路避雷器的放電時間，電流速斷保護也設置了可以整定的延時時間。
［動作條件］
1）保護壓板投入
2）任意一相電流大於設定的速斷定值Isd
3）超過設定的延時定值Tsd
4）速斷作用於跳閘，發事故信號

2.2定時限過流保護
  當任一相電流大於過定時限過流保護定值時，經延時（延時時間可設），裝置出口，出口可通過過流跳閘壓板投為過流跳閘或過流發信。
［動作條件］
1）保護壓板投入
2）任意一相電流大於設定的定時限過流定值Igl
3）超過設定的延時定值Tgl
4）若過流跳閘為ON則過流作用於跳閘發事故信號
5）若過流跳閘為OFF則過流作用於發信，不跳閘，發預告信號，信號跟隨激勵量
2.3過負荷保護
  當任一相電流大於過負荷電流定值時，經延時（延時時間可設），裝置出口，出口可通過負荷跳閘壓板投為過負荷跳閘或過負荷發信。
［動作條件］
1）保護壓板投入
2）任意一相電流大於設定的過負荷電流定值Igfh
3）超過設定的延時定值Tgfh
4）若負荷跳閘為ON則過負荷作用於跳閘發事故信號
5）若負荷跳閘為OFF則過負荷作用於發信，不跳閘，發預告信號，信號跟隨激勵量

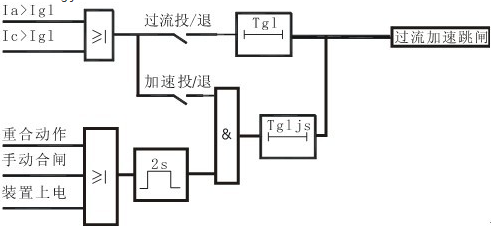

2.4過流加速保護
  過流加速保護適用於當手合或保護重合於故障線路時，可加速跳閘，防止故障擴大。加速保護隻在合閘2s內起作用，合閘2s後加速功能自動退出。對於母聯的充電保護隻需將加速壓板投入，整定過電流定值及加速時間定值。
［動作條件］
1）保護軟壓板投入
2）合閘2s內
3）任意一相電流大於設定的電流定值Igl
4）超過設定的延時定值Tgljs

2.5零序過流保護
  當線路發生單相接地時，會產生零序電流，零序電流由零序互感器輸入裝置，當零序電流大於設定的零序電流定值時，經延時（延時時間可設），裝置出口。
［動作條件］
1）保護軟壓板投入
2）零序電流大於設定的零序電流定值Iodz
3）超過設定的延時定值Todz

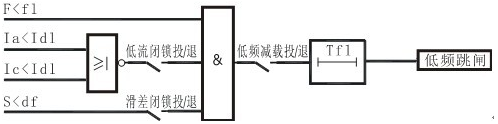

2.6低周減載保護
  該保護可實現分散式的頻率控製，當係統頻率低於設定值時，保護動作切除負荷。保護可通過控製字選擇經低流閉鎖和滑差閉鎖。
低流閉鎖功能：當係統電流低於設定值時閉鎖低周保護。
滑差閉鎖功能：當係統發生故障時，頻率下降過快超過滑差頻率定值時閉鎖低周保護。
［動作條件］
1）保護軟壓板投入
2）線路頻率小於低頻定值fl
3）超過設定的延時定值Tfl
4）二個保護電流均大於低流定值Idl（若低流閉鎖功能投入）
5）頻率滑差小於滑差定值df/dt（若滑差閉鎖功能投入）

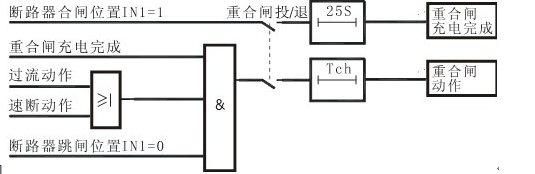

2.7重合閘
  重合閘保護隻有在速斷及過電流保護動作跳閘後才啟動。重合閘必須在充電完成後才能動作。此時若發生故障跳閘，重合閘自動啟動並放電，當重合於故障時，後加速（可投退）跳閘，不再重合。重合閘的充放電過程由軟件模擬實現。
  充電條件為：斷路器在合閘位置，經25秒後充電完成
［動作條件］
1）保護軟壓板投入
2）充電完成
3）速斷或過流跳閘
4）超過設定的延時定值Tch

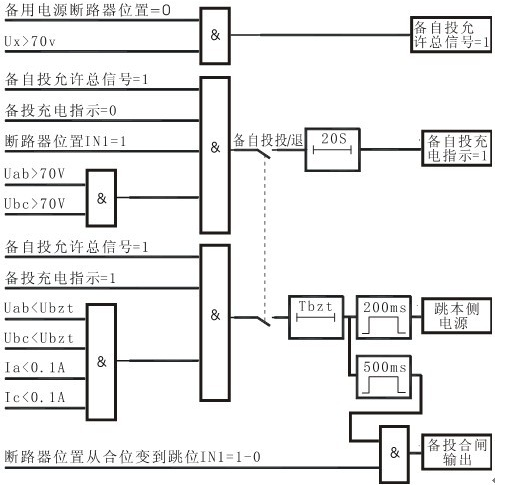

2.8備自投
  對於雙電源供電係統，利用該保護可以實現兩路電源自動互投，典型應用於進線備自投或母分備自投。備自投動作過程為，當檢測到本側電源失壓，備自投保護啟動跳開本側開關，確認本側電源開關跳開後，合備用電源開關。備自投保護必須在充電完成後才能動作。
［充電條件］
1）保護軟壓板投入
2）本側斷路器在合位
3）本側線電壓Min(Uab,Ubc)＞70V
4）備用側斷路器在分位
5）備用側線電壓Ux＞70V
具備以上條件，經20S備自投充電完成。
［動作條件］
1）備自投充電完成
2）本側電源失電（無壓、無流）
3）備用線電壓（Ux）大於70V

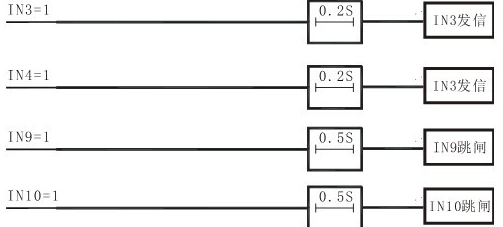

2.9非電量保護
  RGP201提供了四路非電量保護，從一次主設備本體來的非電量信號（如溫度、瓦斯等），由開入量（IN03、IN04、IN09、IN10）接入到裝置，作為非電量保護。設置如下：
［動作條件］
1）相應的開入量接點信號閉合
2）超過設定的延時定值

   危險：在安裝RGP201微機綜合測控保護裝置過程中，裝置帶有的危險電壓有可能會導致設備損壞或人員傷亡。這些電壓主要分布在裝置端子條和交流電流輸入、交流電壓輸入、開關量輸入、繼電器輸出和工作電源、控製電源等回路。本裝置的安裝、調試和檢修操作僅限於經過授權和嚴格培訓的工程技術人員。

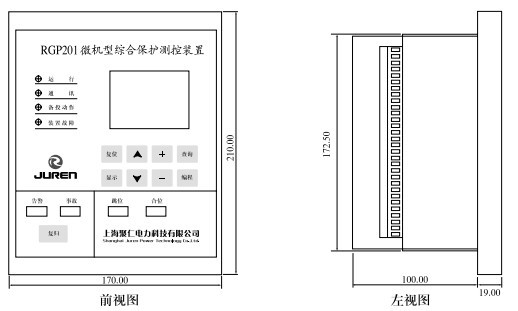

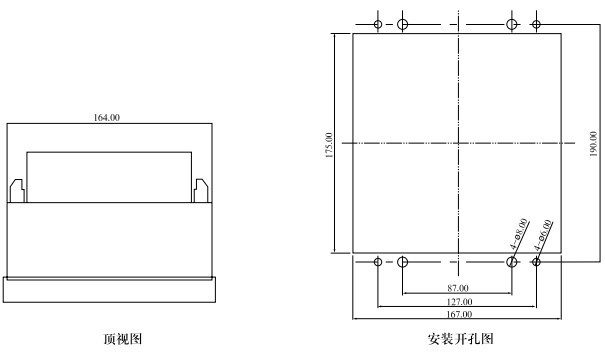

外觀和開孔尺寸
1）環境條件
  RGP201必須安裝在遠離熱源和強電磁場的幹燥、整潔處（如開關櫃二次儀表室）。要求安裝裝置的屏櫃能夠防止裝置遭受油氣、鹽霧、灰塵、腐蝕性蒸汽或其它能通過空氣擴散的有害物質的汙染。為便於接線和現場調試，要求屏櫃的門能完全打開，安裝空間有一定的裕量，用於接線和放置櫃內端子排、短接片、按鈕、指示燈及其它附件。
2）具體安裝操作
  首先要在屏櫃前麵板上開孔,具體開孔尺寸參見上頁《外觀及尺寸》。將裝置從正麵推入方孔內，然後分別安裝四個安裝螺絲，用力擰緊，使裝置麵板貼緊在屏櫃前麵板上，要求無晃動，無傾斜。
  注意：在現場安裝過程中，操作人員可能會碰到緊挨裝置的開關或斷路器，應該對這些開關或斷路器做上相關標記或采取其它安全措施，避免造成安全事故。
2.2接線
  RGP201後麵板的端子分左右排列，如圖2.2所示。其中寬度為10mm的黑色大端子（指電流回路接線端子），由於接入裝置的電流可能較大，接線時要求製作Ｕ型或Ｏ型線頭，以增大接觸麵積，並保證可靠連接；其它寬度為5mm的綠色小端子（指直流輸入回路、開關量輸入回路、信號繼電器輸出回路、斷路器操作回路、電壓回路和電源的接線端子），接線時應製作針型線頭。

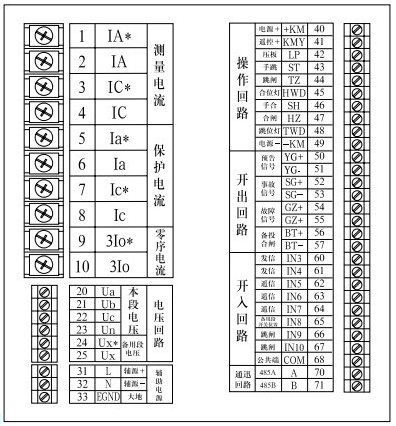

RGP201後麵板接線端子圖



1.所有接線必須嚴格按照工程接線圖紙進行，根據導線電氣編號按順序接線。一旦接線完成，嚴禁隨意更改或觸碰端子。
2.裝置的繼電器輸出涉及到斷路器分閘/合閘操作，因此需要特定的防範措施。
3.由於工程人員在現場檢修、升級或更換RGP201時，需要斷開裝置與運行係統間的所有電氣接線，並從屏櫃上取下裝置，因此在初始安裝時，就應該全麵考慮以下操作的方便性：
4.交流電壓輸入回路應該有裝在源端的空氣開關或保險絲進行保護，保證裝置能被安全斷開；
5.交流電流輸入回路應該裝設電流短接片，使裝置在電流互感器不開路情況下能被安全斷開；
6.所有導線的布置和走線都應該以方便於在裝置端子上拆線、打開裝置後蓋，甚至將裝置整個拆除為原則。

微機綜合測控保護裝置典型圖紙（請在線谘詢客服或致電聚仁全國統一服務電話：400-000-8012）
