JDP-1220雙位置繼電器

文章類別：JDP-1000型雙位置繼電器

文章概述

產品型號：JDP-1220雙位置繼電器
觸點形式：2常開2常閉
額定電壓：48V、110V、220V（AC/DC）
安裝方式：導軌安裝

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

JDP-1220雙位置繼電器主要適用於各種保護裝置中，具有磁保持功能，以實現機械閉鎖，並有位置提示。JDP-1220采用進口雙位置繼電器組成，不需要任何的機械調整，安全可靠，其額定電壓為交直流通用分為有48V、110V、220V可選，直流型動作值≤75%，交流型動作值≤80%。

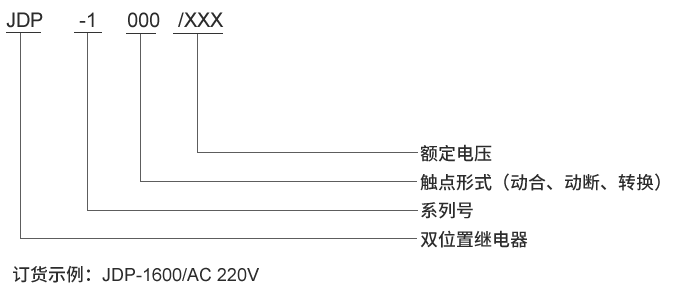

型號及含義

企業實拍

JDP-1220技術參數

額定參數
額定電壓	48V、110V、220V（AC/DC）
直流動作電壓值	≤75%額定值
交流動作電壓值	≤80%額定值
動作時間	≤30ms
功耗	≤2W
安裝方式及接線
安裝結構	導軌安裝
接線方式	端子排接線
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米

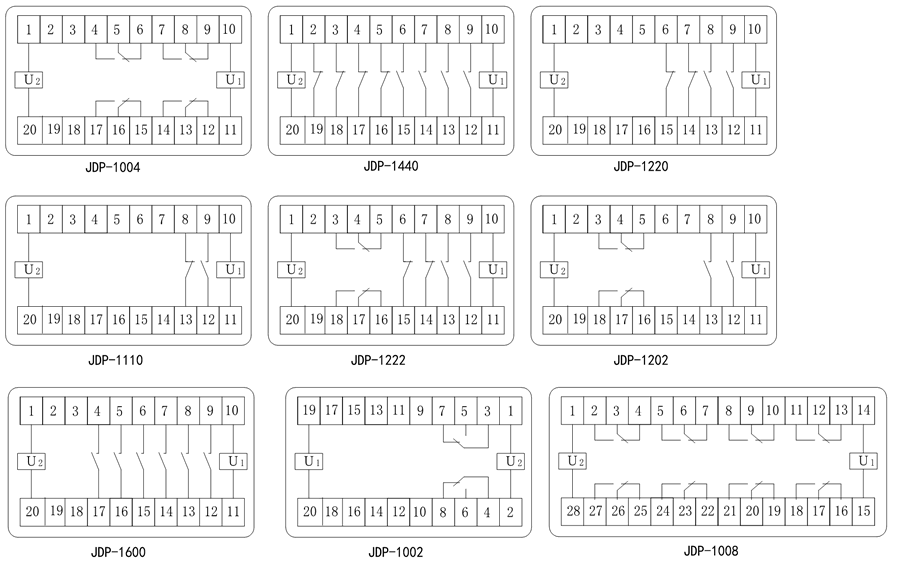

JDP-1220接線圖

JDP-1220整定範圍及返回係數

型號	觸點形式	動作時間	線圈電壓
JDP-1004	4轉換	≤30ms	AC/DC：48V、110V、220V
JDP-1440	4常開4常閉	≤30ms	AC/DC：48V、110V、220V
JDP-1220	2常開2常閉	≤30ms	AC/DC：48V、110V、220V
JDP-1110	1常開1常閉	≤30ms	AC/DC：48V、110V、220V
JDP-1222	2常開2常閉2轉換	≤30ms	AC/DC：48V、110V、220V
JDP-1202	2常開2轉換	≤30ms	AC/DC：48V、110V、220V
JDP-1600	6常開	≤30ms	AC/DC：48V、110V、220V
JDP-1002	2轉換	≤30ms	AC/DC：48V、110V、220V
JDP-1008	8轉換	≤30ms	AC/DC：48V、110V、220V
