JWY-32A過電壓繼電器

文章類別：JWY型無輔源電壓繼電器

文章概述

產品型號：JWY-32A
額定電壓：AC48V、110V、220V
觸點形式：2常開
返回係數：0.85~0.95

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

JWY-32A電壓繼電器為無輔源電壓繼電器，用於發電機、變壓器和輸電線的繼電保護裝置中, 作為過電壓保護或低電壓閉鎖的啟動元件。JWY-32A采用集成電路靜態型繼電器，具有精度高、功耗小、動作時間短、返回係數高、整定直觀方便、範圍寬等特點。

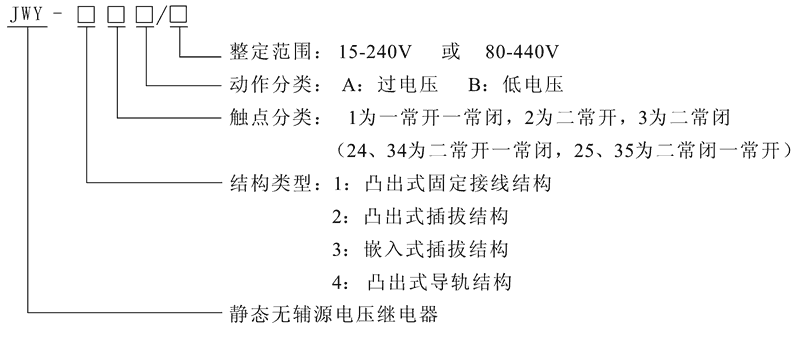

JWY-32A型號及其含義

工作原理

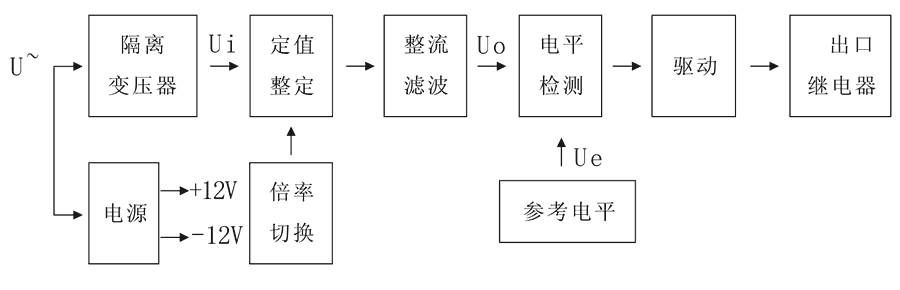

JWY-32A工作原理圖

JWY-32A繼電器為靜態型電壓繼電器，采用進口集成電路構成，被測量的交流電壓U~經隔離變壓器降壓後得到與被測電壓成正比的電壓Ui，經整定後進行整流，整流後脈衝電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo，在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓Uo低於參考電壓，電平檢測器輸出正信號，驅動出口繼電器，則JWY-32A繼電器處於動作狀態。反之，不論是過電壓繼電器或是低電壓繼電器，若直流電壓Uo高於參考電壓Ue，電平檢測器輸出負信號，繼電器處於不動作狀態。

JWY-32A觸點形式及返回係數

型號	觸點形式	額定電壓	返回係數
JWY-11A過電壓繼電器	1常開1常閉	AC：48V、110V、220V	0.85~0.95
JWY-21A過電壓繼電器	1常開1常閉	AC：48V、110V、220V	0.85~0.95
JWY-22A過電壓繼電器	2常開	AC：48V、110V、220V	0.85~0.95
JWY-23A過電壓繼電器	2常閉	AC：48V、110V、220V	0.85~0.95
JWY-24A過電壓繼電器	2常開1常閉	AC：48V、110V、220V	0.85~0.95
JWY-25A過電壓繼電器	1常開2常閉	AC：48V、110V、220V	0.85~0.95
JWY-31A過電壓繼電器	1常開1常閉	AC：48V、110V、220V	0.85~0.95
JWY-32A過電壓繼電器	2常開	AC：48V、110V、220V	0.85~0.95
JWY-33A過電壓繼電器	2常閉	AC：48V、110V、220V	0.85~0.95
JWY-34A過電壓繼電器	2常開1常閉	AC：48V、110V、220V	0.85~0.95
JWY-35A過電壓繼電器	1常開2常閉	AC：48V、110V、220V	0.85~0.95
JWY-41A過電壓繼電器	1常開1常閉	AC：48V、110V、220V	0.85~0.95
JWY-42A過電壓繼電器	1常開1常閉	AC：48V、110V、220V	0.85~0.95
JWY-43A過電壓繼電器	1常開1常閉	AC：48V、110V、220V	0.85~0.95
JWY-11B低電壓繼電器	1常開1常閉	AC：48V、110V、220V	1.02~1.12
JWY-21B低電壓繼電器	1常開1常閉	AC：48V、110V、220V	1.02~1.12
JWY-22B低電壓繼電器	2常開	AC：48V、110V、220V	1.02~1.12
JWY-23B低電壓繼電器	2常閉	AC：48V、110V、220V	1.02~1.12
JWY-24B低電壓繼電器	2常開1常閉	AC：48V、110V、220V	1.02~1.12
JWY-25B低電壓繼電器	1常開2常閉	AC：48V、110V、220V	1.02~1.12
JWY-31B低電壓繼電器	1常開1常閉	AC：48V、110V、220V	1.02~1.12
JWY-32B低電壓繼電器	2常開	AC：48V、110V、220V	1.02~1.12
JWY-33B低電壓繼電器	2常閉	AC：48V、110V、220V	1.02~1.12
JWY-34B低電壓繼電器	2常開1常閉	AC：48V、110V、220V	1.02~1.12
JWY-35B低電壓繼電器	1常開2常閉	AC：48V、110V、220V	1.02~1.12
JWY-41B低電壓繼電器	1常開1常閉	AC：48V、110V、220V	1.02~1.12
JWY-42B低電壓繼電器	1常開1常閉	AC：48V、110V、220V	1.02~1.12
JWY-43B低電壓繼電器	1常開1常閉	AC：48V、110V、220V	1.02~1.12

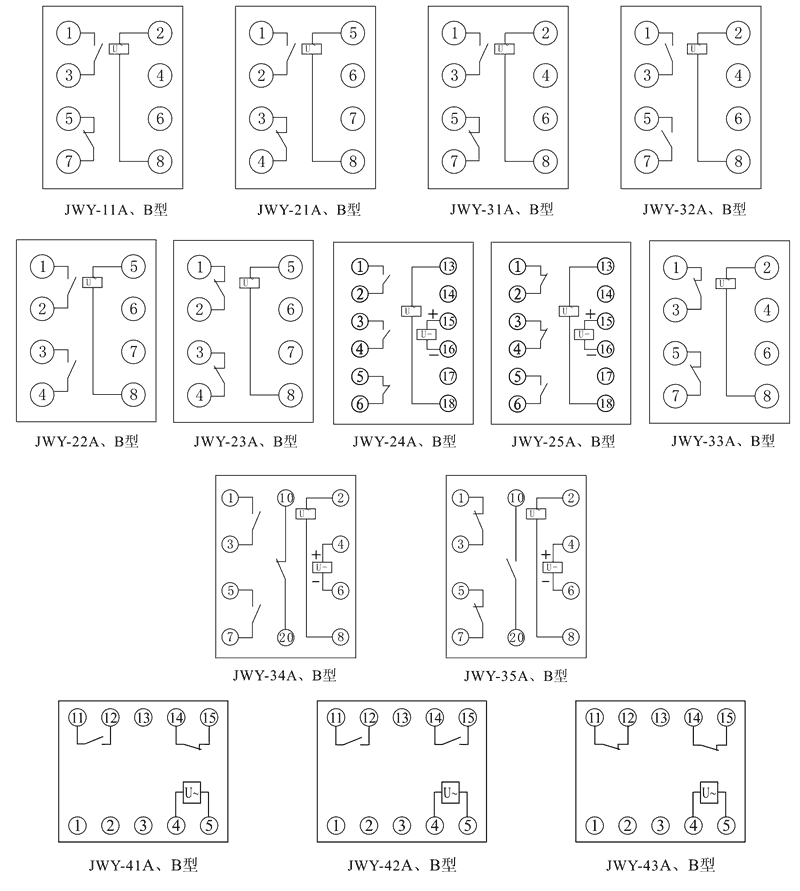

接線圖

JWY-32A技術參數

額定參數
額定電壓	AC48V、110V、220V
過電壓返回係數	0.85~0.95
低壓電返回係數	1.02~1.12
返回時間	≤27ms
電壓整定範圍	15~240V、80~440V（級差為1V）
功耗	<5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
