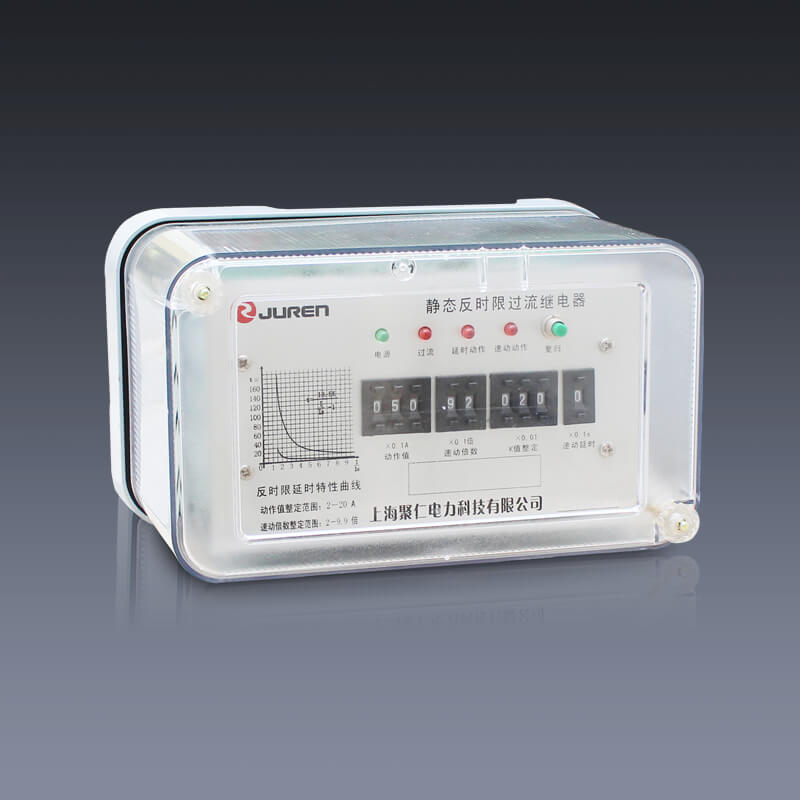

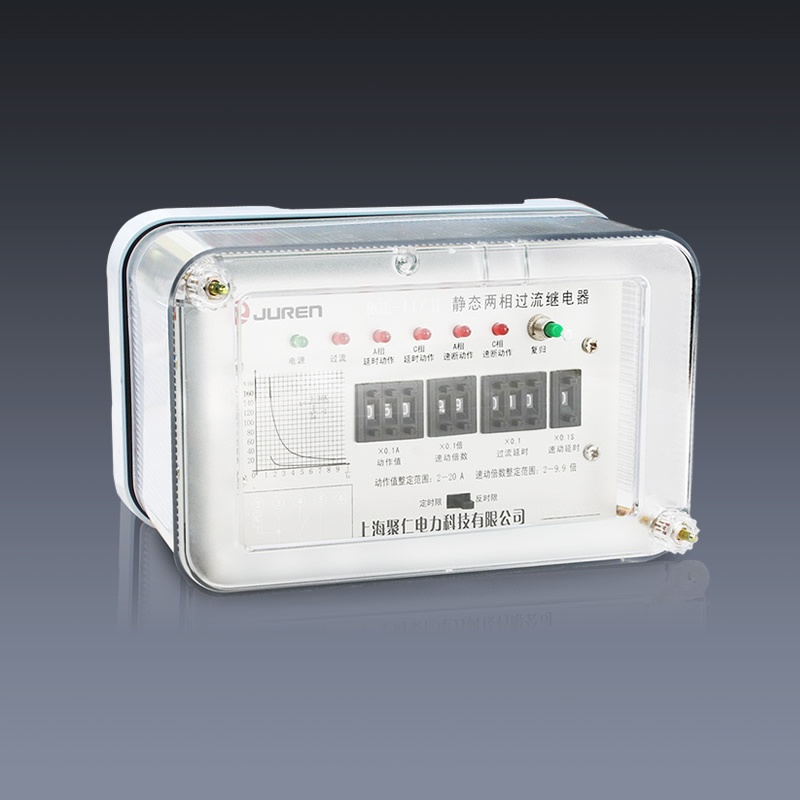

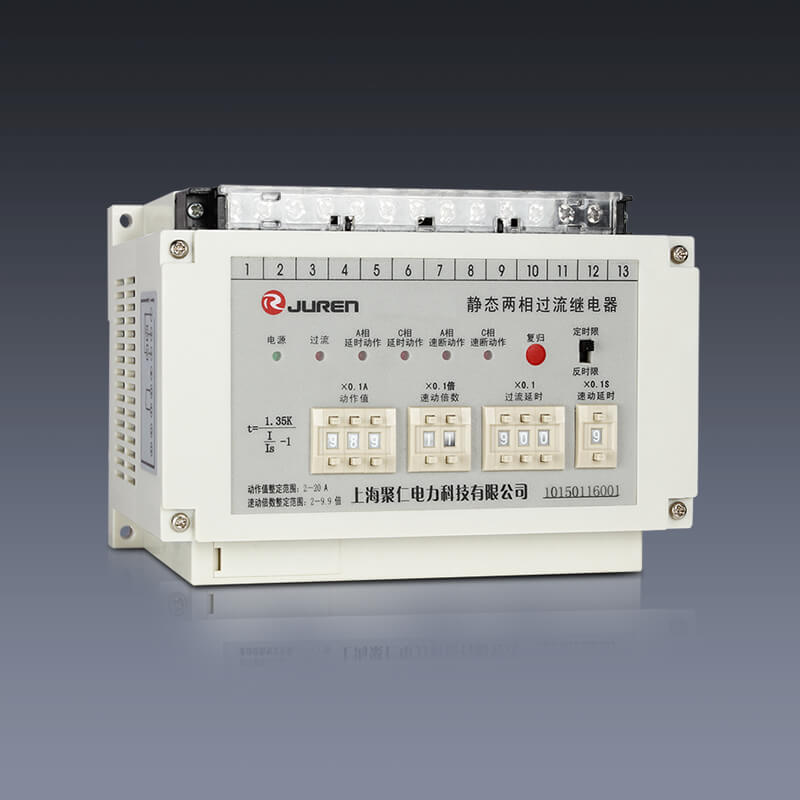

JGL-12反時限過流繼電器

文章類別：JGL-10型反時限過流繼電器

文章概述

產品型號：JGL-12
功能類型：反時限過流繼電器
觸點形式：1常開
額定電壓：24、48V、110V、220V（AC/DC）
整定範圍：2A~9.9A

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

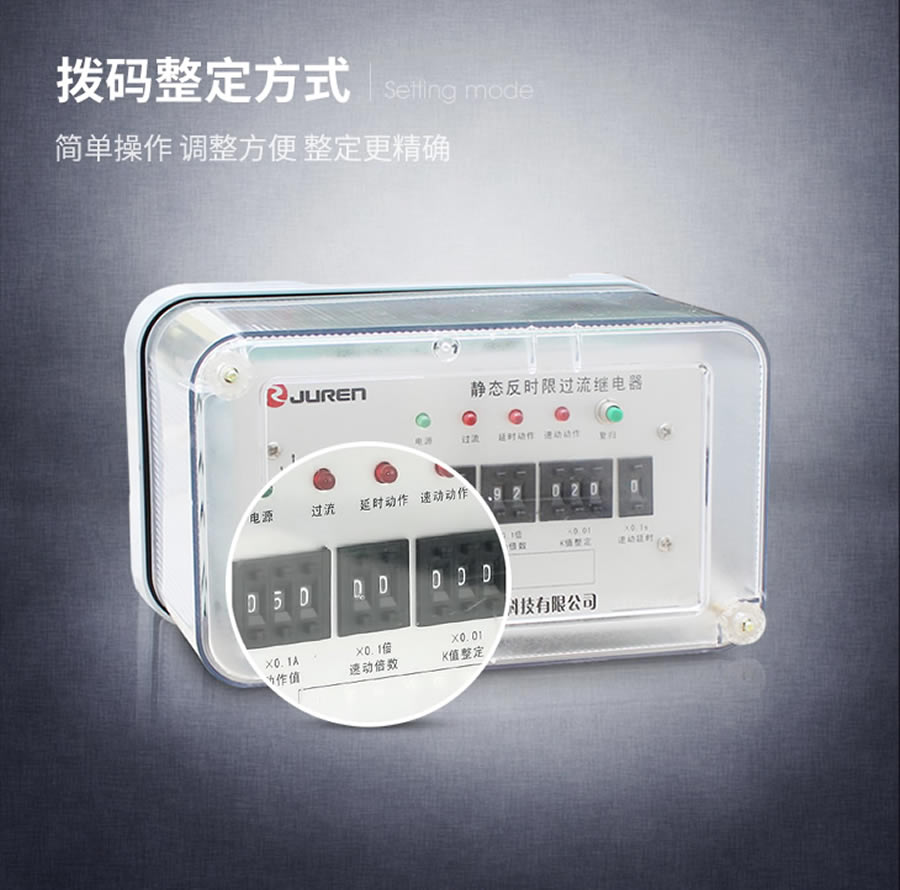

JGL-12反時限過流繼電器又稱為反時限電流繼電器，作為繼電保護元件主要用於發電機、變壓器、輸變電線路中，作為電力係統交流回路過負荷或短路的啟動元件，給出報警信號或切除故障。JGL-12采用CMOS集成電路進行運算和比較，具有數碼整定精度高、整定範圍寬、整定方便、動作速度快、返回係數高、功耗低的特點。

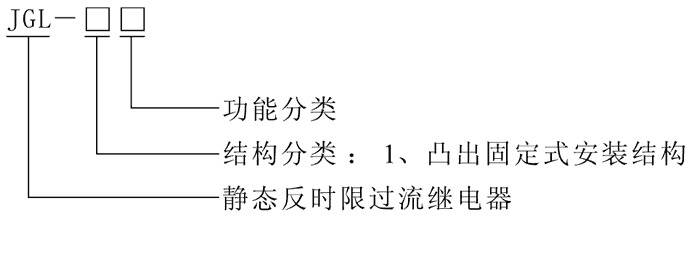

型號及含義

JGL-12整定範圍及返回係數

型號	過流整定範圍	速動倍數整定	延時整定範圍	返回係數
JGL-11	2A~9.9A	2倍~9.9倍	0.05s~9.99s	>0.9
JGL-12	2A~9.9A	2倍~9.9倍	0.05s~9.99s	>0.9
JGL-13	2A~9.9A	2倍~9.9倍	0.05s~9.99s	>0.9
JGL-14	2A~9.9A	2倍~9.9倍	0.05s~9.99s	>0.9
JGL-15	2A~9.9A	2倍~9.9倍	0.05s~9.99s	>0.9
JGL-16	2A~9.9A	2倍~9.9倍	0.05s~9.99s	>0.9

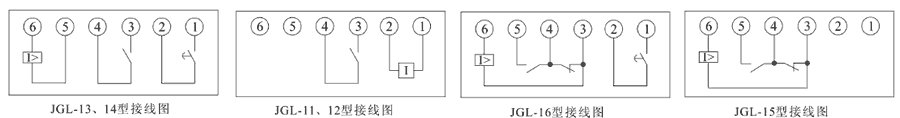

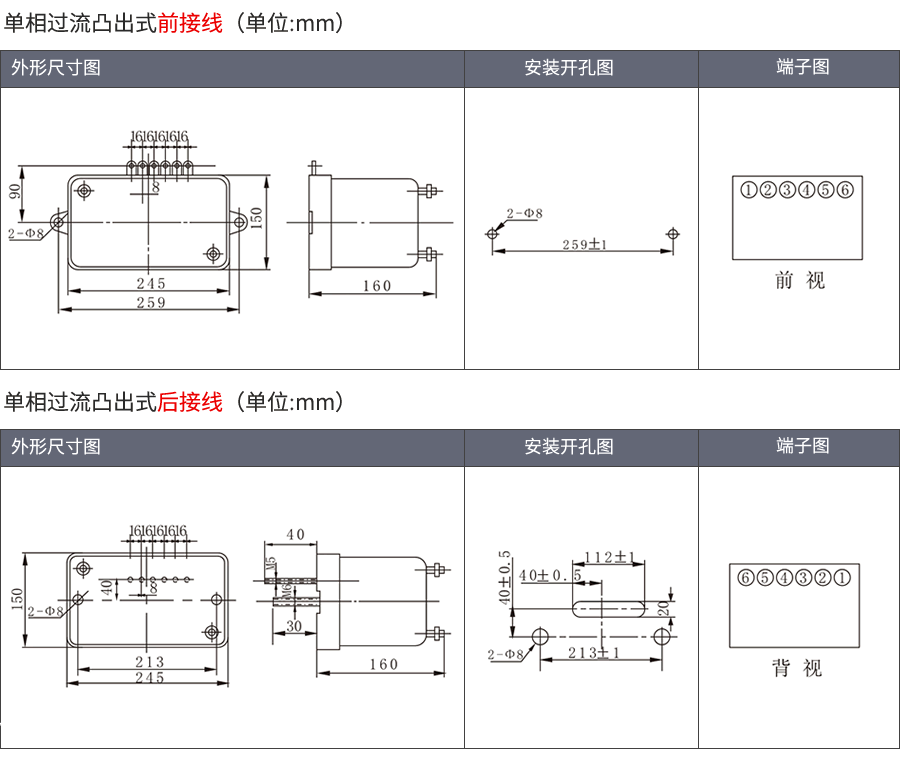

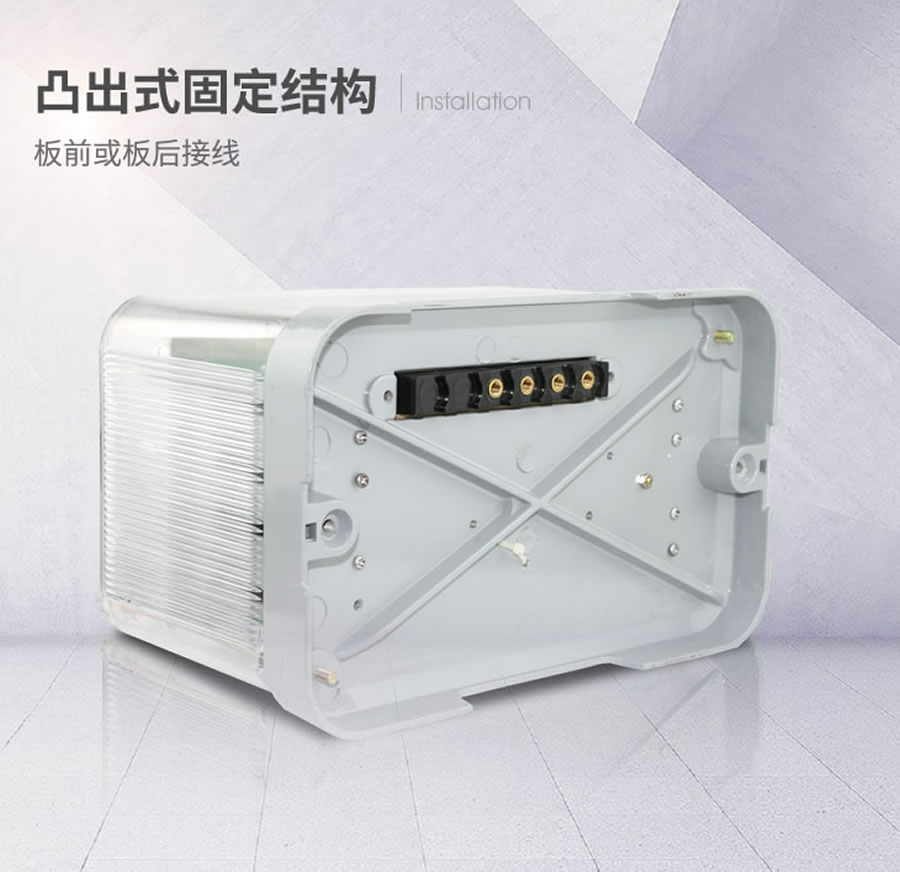

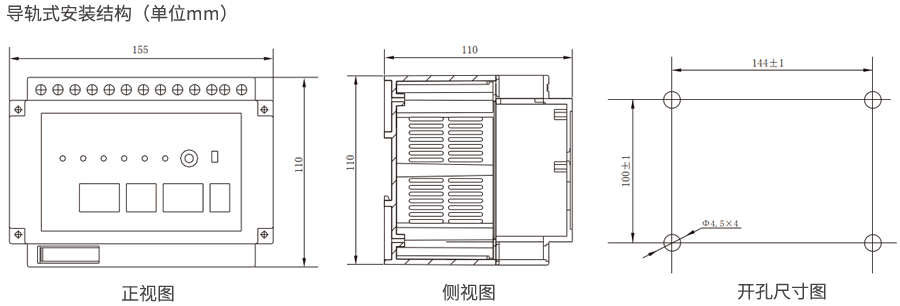

接線圖

JGL-12技術參數

額定參數
直流額定電壓	110V、220V可選
交流額定電壓	110V、220V可選
過流整定範圍	2A~9.9A，級差0.1A
電流速動倍數整定範圍	2倍~9.9倍，級差0.1倍
延時時間整定範圍	0.05s~9.99s，級差0.01s
速動動作時間	1.2倍速動電流<50ms
返回係數	>0.9
功耗	≤5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
