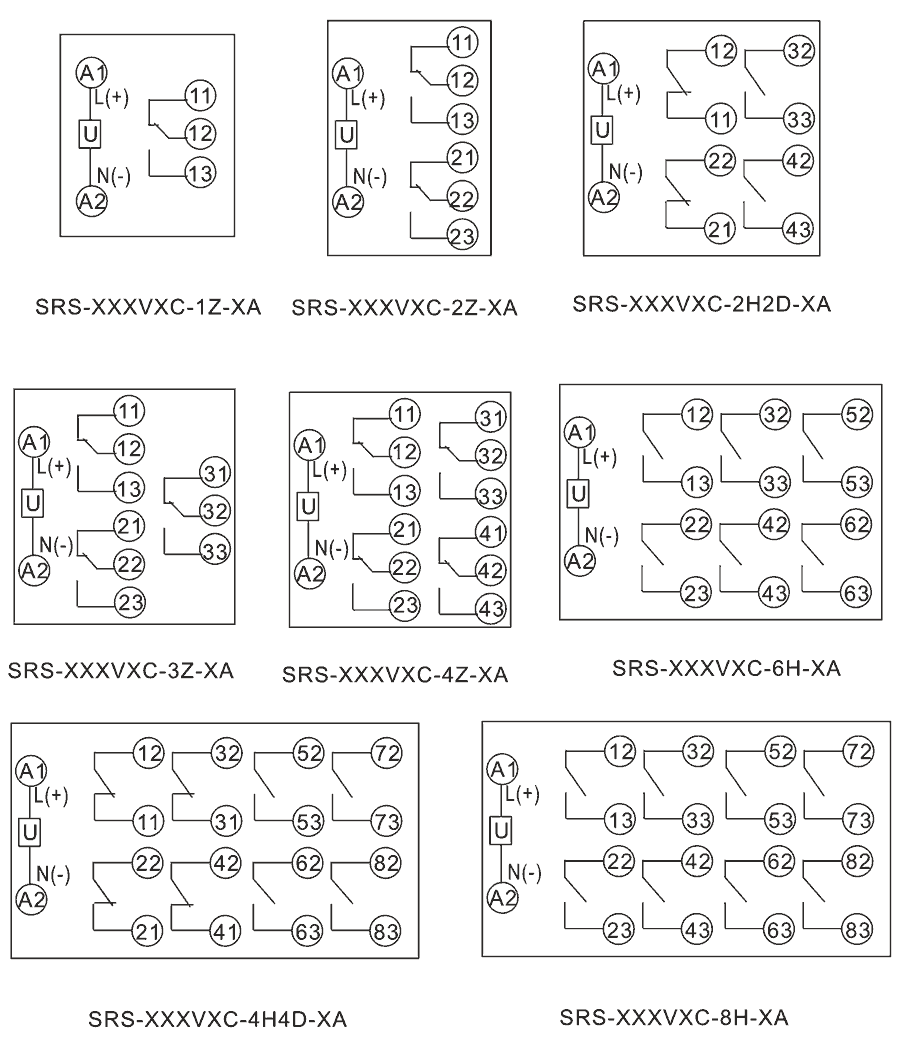

SRS-48VDC-4Z-10A中間繼電器價格和接線圖

產品目錄

聯係我們

181-1722-3661
021-67183050
021-37190051
jurendianli@163.com

SRS-48VDC-4Z-10A靜態中間繼電器

文章類別：SRS型靜態中間繼電器

文章概述

產品型號：SRS-48VDC-4Z-10A
觸點形式：4轉換
觸點容量：10A
額定電壓：48VDC

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

SRS-48VDC-4Z-10A用於各種保護和自動控製線路中作為輔助繼電器，以增加接點的數量及接點容量。采用35mm導軌條安裝，殼體為歐規殼體。而老式的繼電器一般采用凸出式固定結構、凸出式插拔結構、嵌入式插拔結構。這三種殼體的體積比較大，而且安裝時需要在開關櫃上要預先開孔，因為每個廠家的繼電器的開孔尺寸大小不一樣，往往在選型上出現偏差，就會導致孔位太大或者太小，而采用導軌安裝的中間繼電器，由於是采用導軌安裝，隻需要在開關櫃內安裝導軌條，無需開孔，並支持多個拚接，因此導軌安裝的繼電器尤其適合一些小型開關櫃。

SRS-48VDC-4Z-10A型號分類及含義

SRS-48VDC-4Z-10A技術參數

額定參數
直流額定電壓	24V、48V、110V、220V可選
交流額定電壓	24V、48V、110V、220V可選
直流動作值	不大於75%額定電壓
交流動作值	不大於85%額定電壓
直流返回值	不小於10%額定值
交流返回值	不小於30%額定值
返回時間	不大於15ms
功耗	不大於5W
動作時間
直流中間繼電器	不大於15ms
交流中間繼電器	不大於15ms
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
