SRMUVT-58VAC-4H電壓繼電器

文章類別：SRMUV型欠電壓監視繼電器

文章概述

產品型號：SRMUVT-58VAC-4H電壓繼電器
工作電壓：AC58V
觸點形式：4常開
安裝方式：導軌安裝

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

SRMUVT-58VAC-4H電壓繼電器又稱為欠電壓監視繼電器，適用於發電機、變壓器、變電線路的繼電保護裝置中，作為低電壓閉鎖的啟動元件。SRMUVT-58VAC-4H采用集成電路靜態型繼電壓電器，具有精度高、功耗小、動作時間短、返回係數高、整定直觀方便、範圍寬等特點。

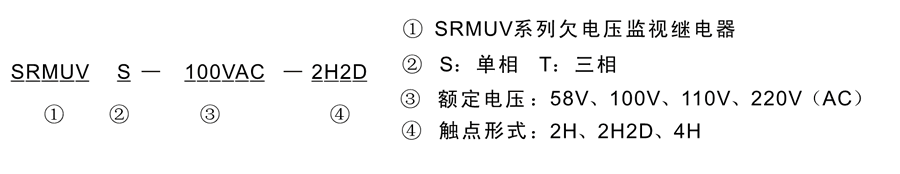

SRMUVT-58VAC-4H型號及其含義

主要特點

■整定方便，采用三位撥碼開關整定電壓值，直觀方便，無須校驗。
■SRMUVT-58VAC-4H電壓繼電器無需輔助電源，交直流通用。
■精度高、級差小為1V、誤差小。
■可靠性高，無抖動，無拒動，動作快，返回係數高。

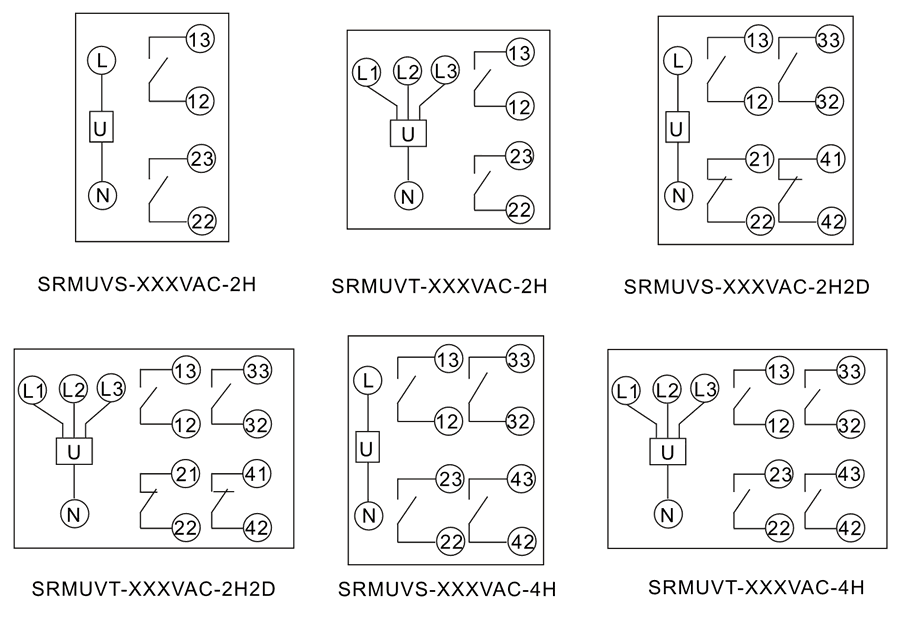

SRMUVT-58VAC-4H接線圖

SRMUVT-58VAC-4H工作原理

SRMUVT-58VAC-4H電壓繼電器的主要構成元件是集成運算放大器。集成運算放大器具有大於10⁴的開環放大倍數和極小的失調電壓、電流，是構成靜態型繼電器保護比較好的器件。交流電流經交流變換器變換成該繼電器所需要的交流電壓；再經50Hz帶通濾去掉50Hz以外的諧波；然後通過整流、濾波變成直流電壓送入整定回路；整定回路靠改變運算放大器的放大倍數來改變整定值；整定回路的輸出電壓UZ再送入電平檢測器與比較電壓UB進行比較；然後通過驅動，作用於出口繼電器J。

企業實拍

SRMUVT-58VAC-4H技術參數

額定參數
交流額定電壓	58V、1110V、220V
電壓範圍	35%~130%額定電壓
欠電壓返回係數	<1.1
欠電壓動作時間	<30ms
欠電壓返回時間	<25ms
功耗	<5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
