SRDT-1-60-2D同步檢查繼電器

文章類別：SRDT型同步檢查繼電器

文章概述

產品型號：SRDT-1-60-2D同步檢查繼電器
觸點形式：2常閉
檢查類型：相位檢查
安裝方式：嵌入式插拔結構

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

SRDT-1-60-2D同步檢查繼電器又稱為同期繼電器，適用於交流50Hz或60Hz，用於兩端供電線路的自動重合閘線路中，以檢查線路上電壓的存在及線路上和變電站匯流排上電壓向量間的相差角。

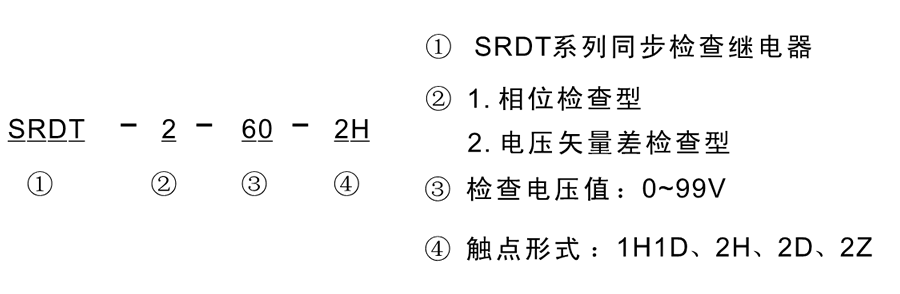

選型規格說明

技術特點

●通過繼電器麵板上的撥輪開關可準確整定相位角差△Φ，並標明整定公式，整定直觀、使用方便。
●SRDT-1-60-2D采用進口集成電路和元器件構成，具有原理、性能穩定、可靠性高、動作值精度高、離散值小、整定範圍廣、動作和返回速度快、返回係數好、互感器負擔小、耐振動、抗幹擾和絕緣水平高等優點。
●采用電磁型通用繼電器外殼，便於DT-1電磁型繼電器的更新換代。
●調試簡單、方便，在現場無需調節。

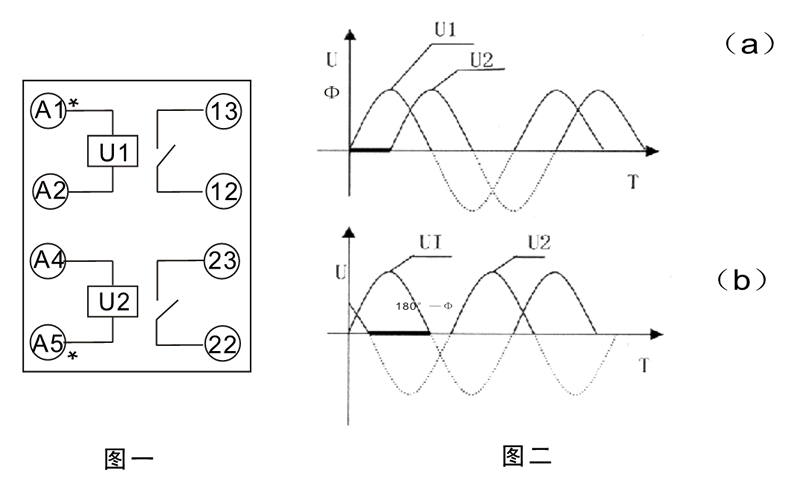

內部接線圖

SRDT-1-60-2D內部接線圖

引腳功能如圖1所示。SRDT-1-60-2D的輸入電壓的兩個線(U1、U2都是如此)不隨意顛倒次序。其原因如下：以圖2(a)為準，如果U2兩根線顛倒次序，曲線將如圖2(b)所示。如果按圖2(a)接線，測得為Φ角，則按圖2(b)接線就是180°-Φ角了。所以用戶現場接線時，能找到公共端接在Al、A5腳。若是找不到公共端，則在現場實驗時，先可任意接好，測試SRDT-1-60-2D是否能正常動作，若是不能正常動作，將U2的兩根線交換位置即可。

SRDT-1-60-2D觸點形式及檢查類型

型號	觸點形式	檢查類型
SRDT-1-60-1H1D	1常開1常閉	相位檢查型
SRDT-1-60-2H	2常開	相位檢查型
SRDT-1-60-2D	2常閉	相位檢查型
SRDT-1-60-2Z	2轉換	相位檢查型
SRDT-2-60-1H1D	1常開1常閉	電壓矢量差檢查型
SRDT-2-60-2H	2常開	電壓矢量差檢查型
SRDT-2-60-2D	2常閉	電壓矢量差檢查型
SRDT-2-60-2Z	2轉換	電壓矢量差檢查型

企業實拍

主要技術參數

額定參數
整定範圍	純相位檢查型：5°~175°，電壓矢量檢查型：0V~99V
返回時間	<20mS
整定誤差	≤±4%
返回係數	>0.8
功耗	≤3W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
