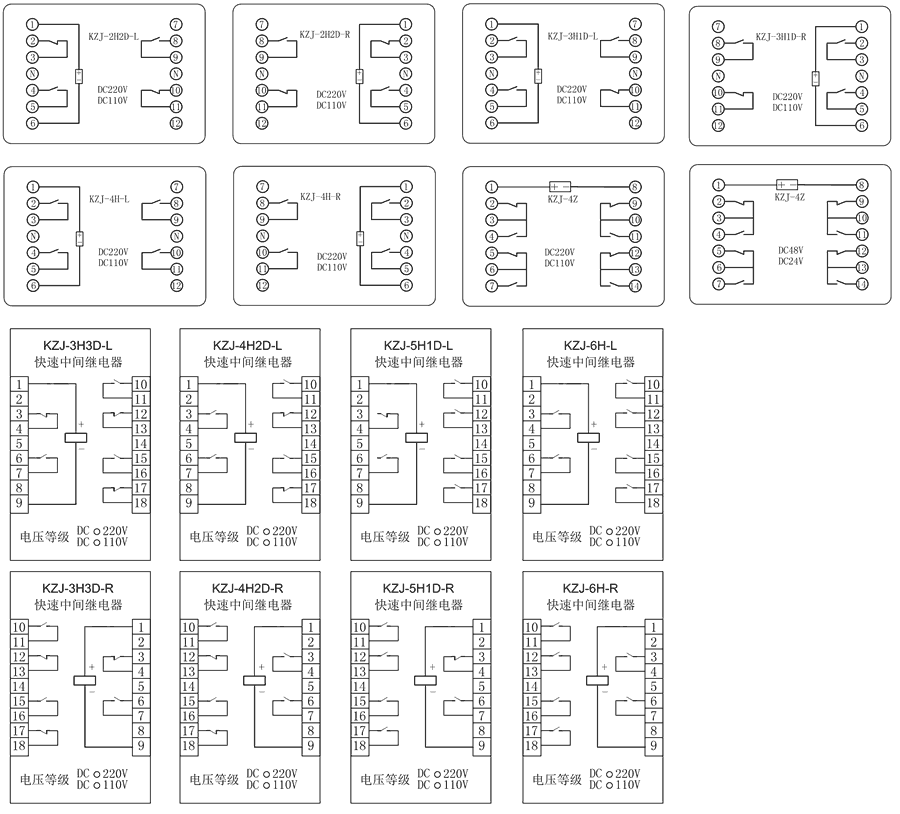

KZJ-5H1D-R/DC220V_中間繼電器KZJ-5H1D-R/DC110V接線圖

產品目錄

聯係我們

181-1722-3661
021-67183050
021-37190051
jurendianli@163.com

KZJ-5H1D-R直流快速中間繼電器

文章類別：KZJ型快速中間繼電器

文章概述

產品型號：KZJ-5H1D-R
觸點形式：5常開1常閉
產品類型：直流110V、220V
安裝方式：導軌安裝

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

KZJ-5H1D-R/DC110V/DC220V繼電器為快速中間繼電器，適用於電力係統繼電保護以及各種自動化裝置作控製或換接電路，用於自動化控製裝置中擴大被控製的電路，提高接通能力和信號轉換。KZJ-5H1D-R/DC110V/DC220V采用靜態集成電路，具有精度高、動作準確、可靠性高等特點，並采用導軌安裝和端子排接線，可方便地卡裝在導軌槽板上，具有安裝方便、接線簡單等優點。

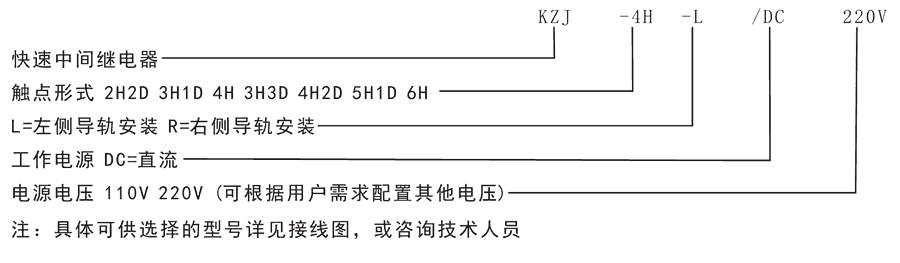

型號及含義

KZJ-5H1D-R/DC110V/DC220V技術參數

額定參數
額定電壓	直流110V、220V可選
動作電壓	不大於75%額定電壓
動作時間	小於等於15ms
觸點形式	2常開2常閉、3常開1常閉、4常開、4轉換、3常開3常閉、4常開2常閉、5常開1常閉、6常開
功耗	不大於5W
安裝方式及接線
安裝結構	導軌安裝
接線方式	端子排接線
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
