HBJDS-800低電流啟動中間繼電器

文章類別：HBJDS型小電流啟動中間繼電器

文章概述

產品型號：HBJDS-800保持中間繼電器
觸點形式：8常開
啟動電流：小開1mA
工作電壓：110V、220V、240V（AC/DC）
安裝方式：導軌安裝

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

HBJDS-800中間繼電器為低電流啟動中間繼電器，主要應用於開關跳、合位監視、電源監視回路中，特別適合於新型的電子式開關回路，本產品具備啟動電流小、啟動線圈內阻大、交直流通用的工作電壓的特點，采用導軌式安裝方式，體積小巧，節省空間。

HBJDS-800主要特點

●采用導軌式安裝結構，體積小，安裝方便。
●HBJDS-800中間繼電器的跳位、合位采用電子光隔啟動，啟動電流小、內阻大、交直流通用。
●輔助電源交直流通用。
●帶S的中間繼電器，即繼電的電源或啟動線圈失電後，繼電器延時返回。
●不帶S的繼電器不具備延時返回功能，具有瞬時動作，電源斷開後立刻返回。
●采用多個進口小型密封繼電器組成，功耗低發熱小、動作時間快。
●觸點容量大。

型號及含義

HBJDS-800觸點形式及工作電壓

型號	觸點形式	是否延時	啟動電流	工作電壓
HBJDS-220	1常開2轉換	不帶延時	<1mA	AC/DC：110V、220V、240V
HBJDS-220T	1常開2轉換	帶延時	<1mA	AC/DC：110V、220V、240V
HBJDS-303	3常開3常閉	不帶延時	<1mA	AC/DC：110V、220V、240V
HBJDS-303T	3常開3常閉	帶延時	<1mA	AC/DC：110V、220V、240V
HBJDS-404	4常開4常閉	不帶延時	<1mA	AC/DC：110V、220V、240V
HBJDS-404T	4常開4常閉	帶延時	<1mA	AC/DC：110V、220V、240V
HBJDS-400	4常開	不帶延時	<1mA	AC/DC：110V、220V、240V
HBJDS-400T	4常開	帶延時	<1mA	AC/DC：110V、220V、240V
HBJDS-600	6常開	不帶延時	<1mA	AC/DC：110V、220V、240V
HBJDS-600T	6常開	帶延時	<1mA	AC/DC：110V、220V、240V
HBJDS-800	8常開	不帶延時	<1mA	AC/DC：110V、220V、240V
HBJDS-800T	8常開	帶延時	<1mA	AC/DC：110V、220V、240V
HBJDS-004	4常閉	不帶延時	<1mA	AC/DC：110V、220V、240V
HBJDS-004T	4常閉	帶延時	<1mA	AC/DC：110V、220V、240V
HBJDS-006	6常閉	不帶延時	<1mA	AC/DC：110V、220V、240V
HBJDS-006T	6常閉	帶延時	<1mA	AC/DC：110V、220V、240V
HBJDS-008	8常閉	不帶延時	<1mA	AC/DC：110V、220V、240V
HBJDS-008T	8常閉	帶延時	<1mA	AC/DC：110V、220V、240V
HBJDS-202	2常開2常閉	不帶延時	<1mA	AC/DC：110V、220V、240V
HBJDS-202T	2常開2常閉	帶延時	<1mA	AC/DC：110V、220V、240V
HBJDS-204	2常開4常閉	不帶延時	<1mA	AC/DC：110V、220V、240V
HBJDS-204T	2常開4常閉	帶延時	<1mA	AC/DC：110V、220V、240V
HBJDS-402	4常開2常閉	不帶延時	<1mA	AC/DC：110V、220V、240V
HBJDS-402T	4常開2常閉	帶延時	<1mA	AC/DC：110V、220V、240V
HBJDS-222	2常開2轉換2常閉	不帶延時	<1mA	AC/DC：110V、220V、240V
HBJDS-222T	2常開2轉換2常閉	帶延時	<1mA	AC/DC：110V、220V、240V

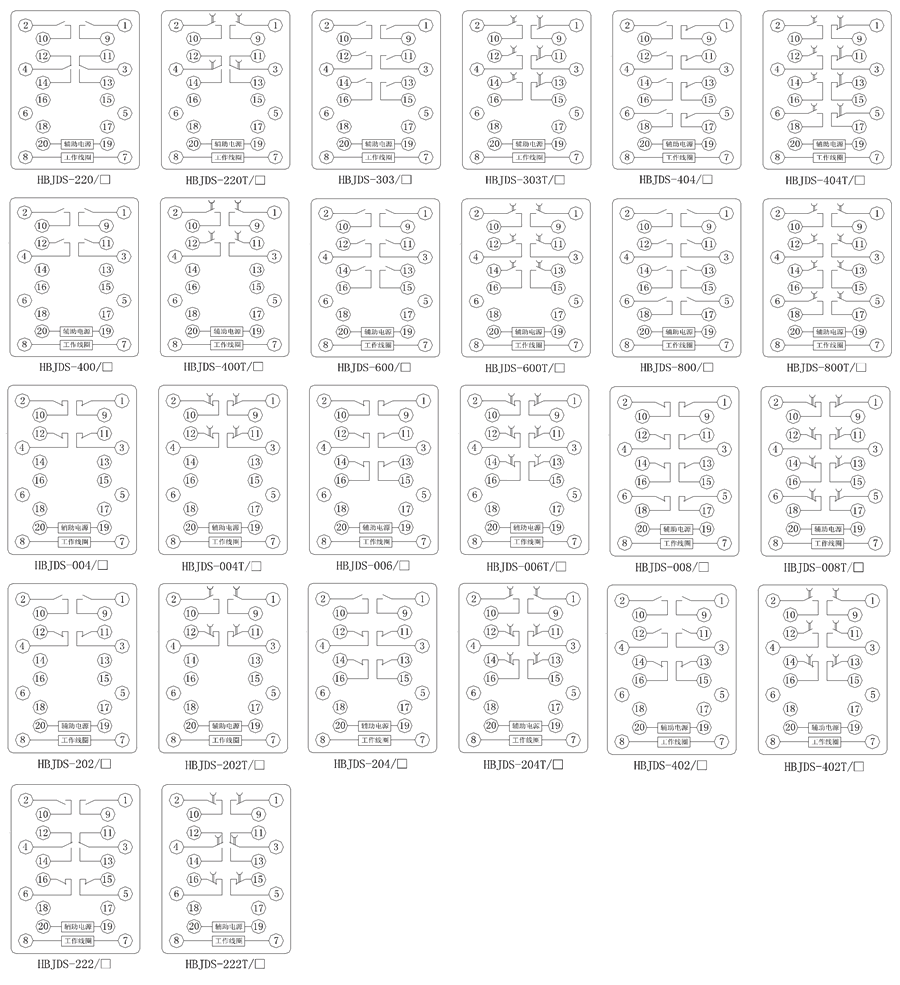

HBJDS-800內部接線圖

企業實拍

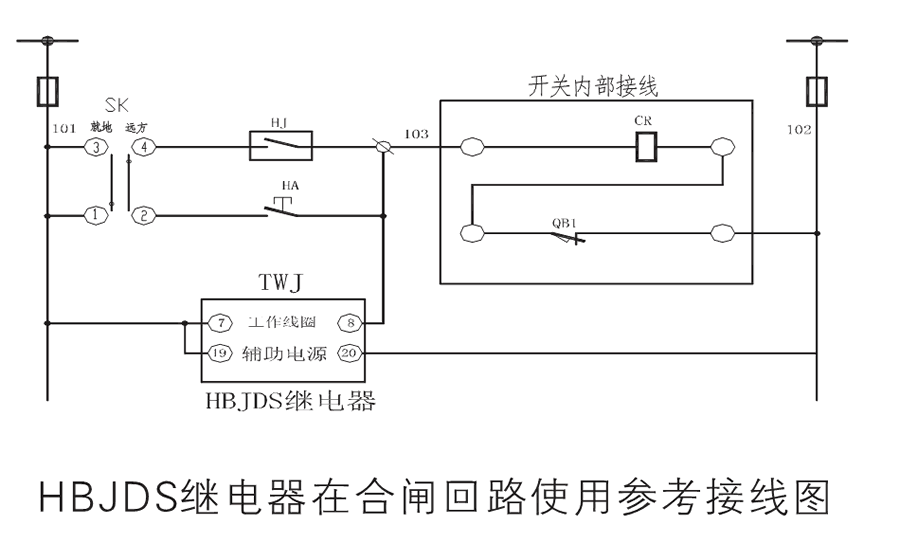

HBJDS-800合閘回路使用接線圖

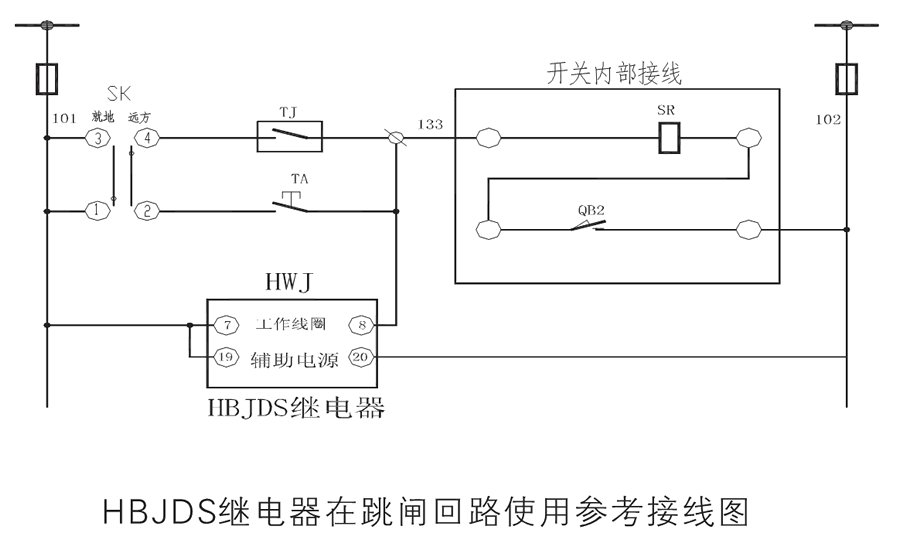

HBJDS-800跳閘回路使用接線圖

HBJDS-800技術參數

額定參數
直流額定電壓	110V、220V、230V可選
交流額定電壓	110V、220V、230V可選
啟動電流	<1mA
啟動線圈內阻	200KΩ~500KΩ
直流動作值	不大於70%額定電壓，不小於50%額定值電壓
交流動作值	不大於70%額定電壓，不小於30%額定值電壓
功耗	不大於5W
安裝方式及接線
安裝結構	導軌安裝
接線方式	端子排接線
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
