HBBZS-120/2小電流啟動中間繼電器

文章類別：HBBZS型小電流啟動中間繼電器

文章概述

產品型號：HBBZS-120/2中間繼電器
觸點形式：1常開2轉換
是否延時：不帶延時
工作電壓：AC/DC：220V
安裝方式：導軌安裝

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

HBBZS-120/2中間繼電器為低電流啟動中間繼電器，主要應用於開關跳、合位監視、電源監視回路中，特別適合於新型的電子式開關回路，本產品具備啟動電流小、啟動線圈內阻大、交直流通用的工作電壓的特點，采用導軌式安裝方式，體積小巧，節省空間。

HBBZS-120/2主要特點

●采用導軌式安裝結構，體積小，安裝方便。
●HBBZS-120/2中間繼電器的跳位、合位采用電子光隔啟動，啟動電流小、內阻大、交直流通用。
●輔助電源交直流通用。
●帶S的中間繼電器，即繼電的電源或啟動線圈失電後，繼電器延時返回。
●不帶S的繼電器不具備延時返回功能，具有瞬時動作，電源斷開後立刻返回。
●采用多個進口小型密封繼電器組成，功耗低發熱小、動作時間快。
●觸點容量大。

型號及含義

HBBZS-120/2觸點形式及工作電壓

型號	觸點形式	是否延時	啟動電流	工作電壓
HBBZS-120	1常開2轉換	不帶延時	<1mA	AC/DC：110V、220V、230V
HBBZS-120S	1常開2轉換	帶延時	<1mA	DC：220V
HBBZS-303	3常開3常閉	不帶延時	<1mA	DC：220V
HBBZS-303S	3常開3常閉	帶延時	<1mA	DC：220V
HBBZS-400	4常開	不帶延時	<1mA	DC：220V
HBBZS-400S	4常開	帶延時	<1mA	DC：220V
HBBZS-600	6常開	不帶延時	<1mA	DC：220V
HBBZS-600S	6常開	帶延時	<1mA	DC：220V
HBBZS-004	4常閉	不帶延時	<1mA	DC：220V
HBBZS-004S	4常閉	帶延時	<1mA	DC：220V
HBBZS-006	6常閉	不帶延時	<1mA	DC：220V
HBBZS-006S	6常閉	帶延時	<1mA	DC：220V
HBBZS-202	2常開2常閉	不帶延時	<1mA	DC：220V
HBBZS-202S	2常開2常閉	帶延時	<1mA	DC：220V
HBBZS-204	2常開4常閉	不帶延時	<1mA	DC：220V
HBBZS-204S	2常開4常閉	帶延時	<1mA	DC：220V
HBBZS-222	2常開2轉換2常閉	不帶延時	<1mA	DC：220V
HBBZS-222S	2常開2轉換2常閉	帶延時	<1mA	DC：220V
HBBZS-402	4常2常閉	不帶延時	<1mA	DC：220V
HBBZS-402S	4常開2常閉	帶延時	<1mA	DC：220V
HBBZS-404	4常4常閉	不帶延時	<1mA	DC：220V
HBBZS-404S	4常開4常閉	帶延時	<1mA	DC：220V
HBBZS-800	8常開	不帶延時	<1mA	DC：220V
HBBZS-800S	8常開	帶延時	<1mA	DC：220V
HBBZS-008	8常閉	不帶延時	<1mA	DC：220V
HBBZS-008S	8常閉	帶延時	<1mA	DC：220V

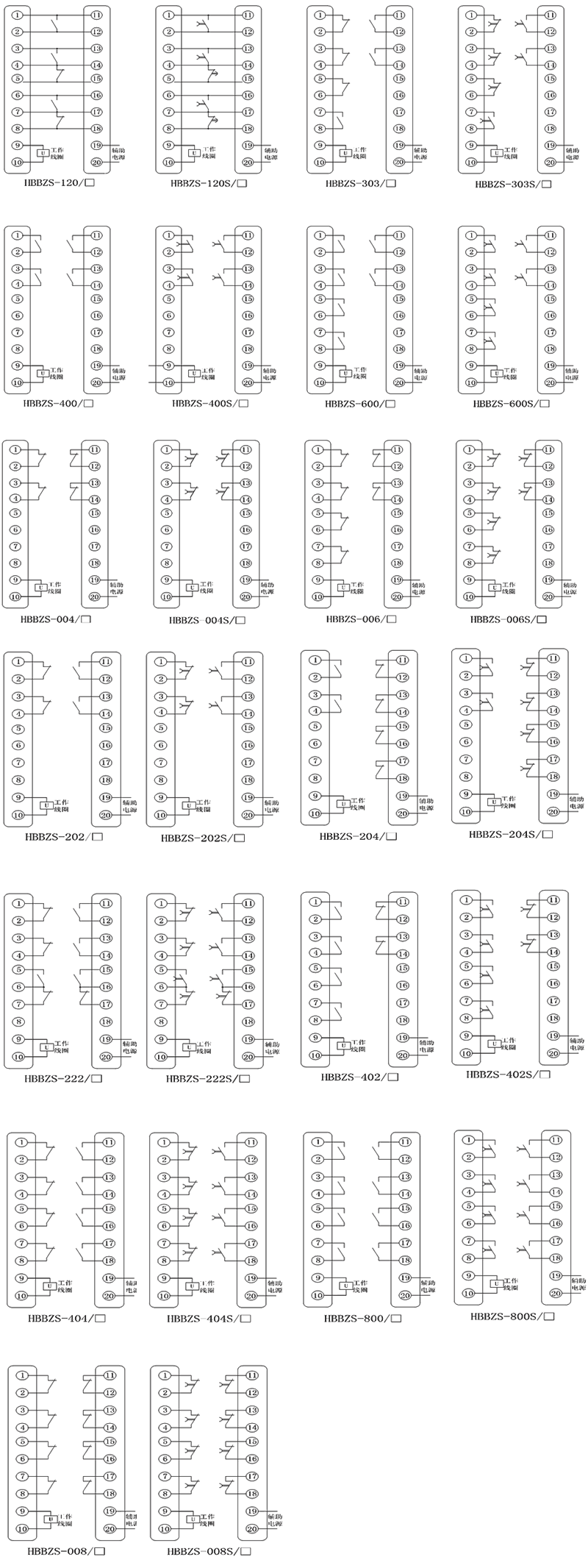

HBBZS-120/2內部接線圖

企業實拍

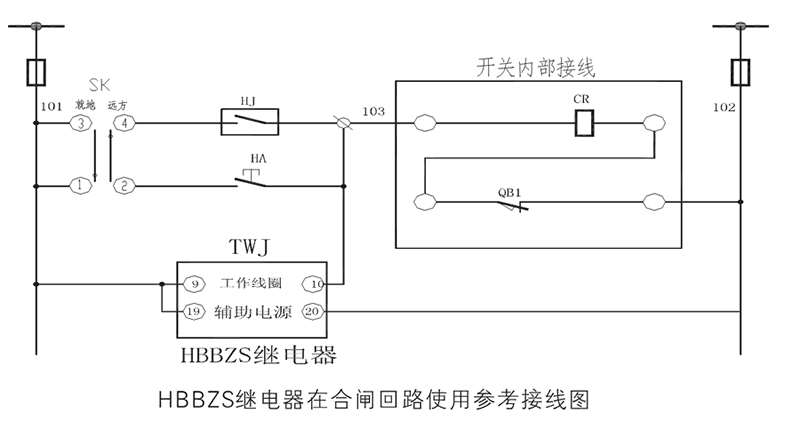

HBBZS-120/2合閘回路使用接線圖

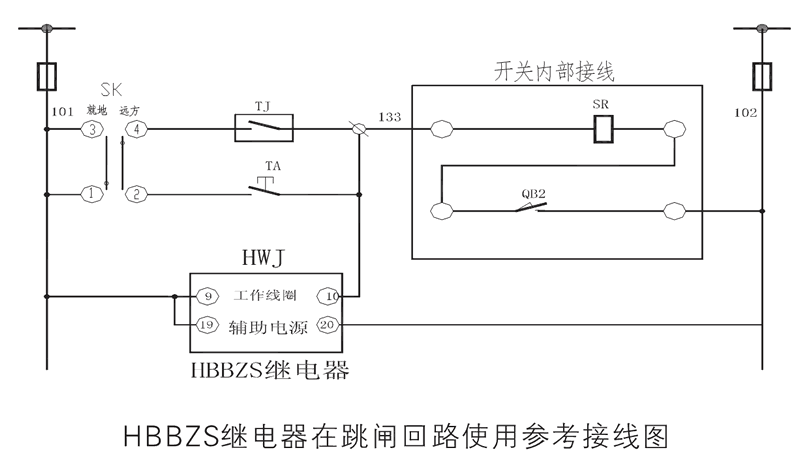

HBBZS-120/2跳閘回路使用接線圖

HBBZS-120/2技術參數

額定參數
直流額定電壓	110V、220V、230V可選
交流額定電壓	110V、220V、230V可選
啟動電流	<1mA
啟動線圈內阻	200KΩ~500KΩ
直流動作值	不大於70%額定電壓，不小於50%額定值電壓
交流動作值	不大於70%額定電壓，不小於30%額定值電壓
功耗	不大於5W
安裝方式及接線
安裝結構	導軌安裝
接線方式	端子排接線
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
