DZS-136概述

DZS-136繼電器為延時中間繼電器，主要作為輔助繼電器，用於直流操作的保護回路中，以增加主保護繼電器的觸點數量或觸點容量。DZS-115、DZS-117、DZS-127為延時電壓動作中間繼電器，DZS-136為電流保持繼中間電器，DZS-145型為延時返回繼電器。

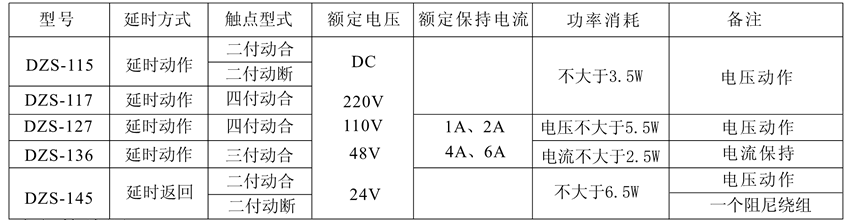

DZS-136觸點形式

技術參數

●動作值：動作電壓不大於30～70％額定值。
●動作電流：不大於80%額定值。
●保持電流：不大於80％額定電流。
●動作時間：不小於0.06s(DZS-145型除外)。
●返回時間：DZS-145在額定電壓下，通電時間不小於0.5s然後切斷電源，返回時間不小於0.8s；其它型繼電器切斷電源後立即返回。
●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中。
●觸點斷開容量：50W。
● 介質強度：產品各導電端子連在起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電曆時1分鍾試驗而無絕緣擊穿或閃絡現象。
●觸點長期允許接通電流：5A。
●觸點斷開容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，觸點的斷開容量為50W。
●電壽命：5×10³次。
●機械壽命：2.5×10⁴次。

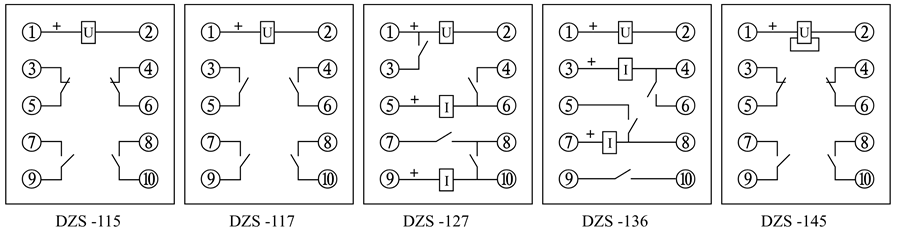

DZS-136端子接線圖

DZS-136板前接線

DZS-136板後接線

DZS-136端子圖
