DZBS-006/T帶延時低電流啟動中間繼電器

文章類別：DZBS型低電流啟動中間繼電器

文章概述

產品型號：DZBS-006/T
觸點形式：6常閉
延時功能：延時返回
額定電壓：110V、220V（交直流通用）

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

DZBS-006/T延時中間繼電器用於繼電保護回路需精確延時的回路中，以延遲動作時間並增加前一級接點的數量及接點容量。安裝方式采用導軌殼體安裝和端子排接線，其主要優勢為無需開孔、多個拚接、接線方便等。DZBS-006/T采用集成電路型延時中間繼電器具有精度高、功耗小、動作時間準確、整定直觀方便、範圍寬等特點。其延時範圍為0.02～9.99S可調，而老式電磁式延時中間繼電器的可調範圍為0.5~8S左右，選擇範圍和精度都比老式電磁式的更廣更高，而且通過按鍵整定，操作方便。

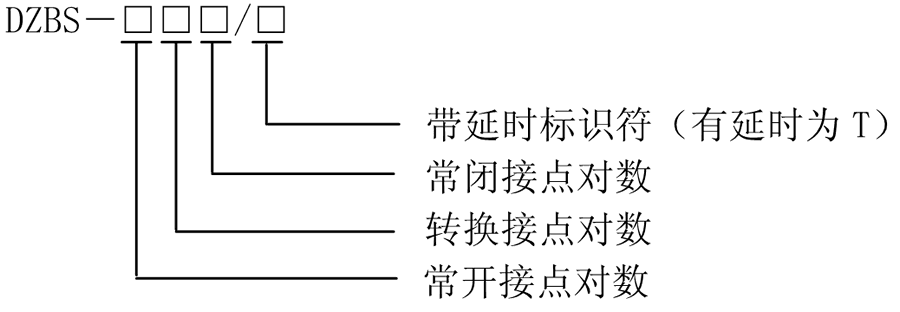

型號及含義

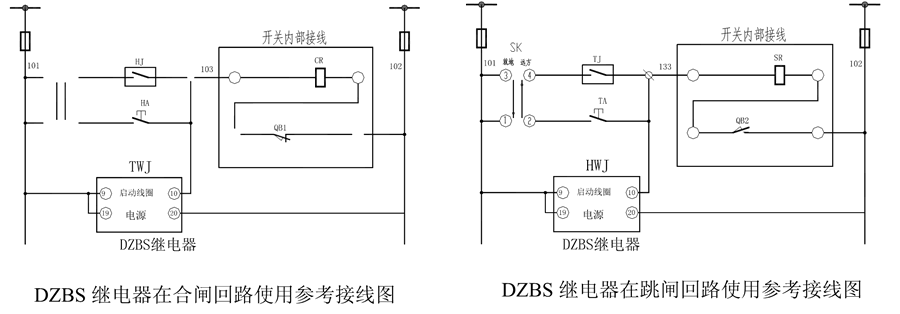

典型應用接線示意圖

DZBS-006/T技術參數

額定參數
直流額定電壓	110V、220V可選
交流額定電壓	110V、220V可選
跳閘線圈動作值	不大於70%額定電壓
功耗	不大於5W
延時時間範圍
K=0.01S	延時範圍為100ms~900ms
K=0.02S	延時範圍為200ms~1800ms
K=0.03S	延時範圍為300ms~2700ms
K=0.04S	延時範圍為400ms~3600ms
K=0.05S	延時範圍為500ms~4500ms
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
