JS-11A/21時間繼電器

文章類別：JS-11A型靜態時間繼電器

文章概述

產品型號：JS-11A/21
延時範圍：0.02S～999H
安裝方式：凸出固定式
延時類型：雙延時帶瞬動

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

JS-11A/21時間繼電器作為延時控製元件廣泛用於直流操作的各種繼電保護及自動控製係統中，特別是要求時間測量精度高和配合時間級差小的場合。采用石英晶體振蕩器和大規模CMOS集成電路，其延時精度遠高於電磁型時間繼電器和RC型時間繼電器，為電力係統繼電保護縮短主保護和後備保護時間級差提供保證。JS-11A/21繼電器的外形、內部接線、工作方式與DS電磁型時間繼電器相同，且整定範圍更大、級差更小、整定直觀方便（從0.02S到999H範圍內都可以任意整定）等優點，整定後的數值無須校驗。是電磁式時間繼電器更新換代的理想產品。

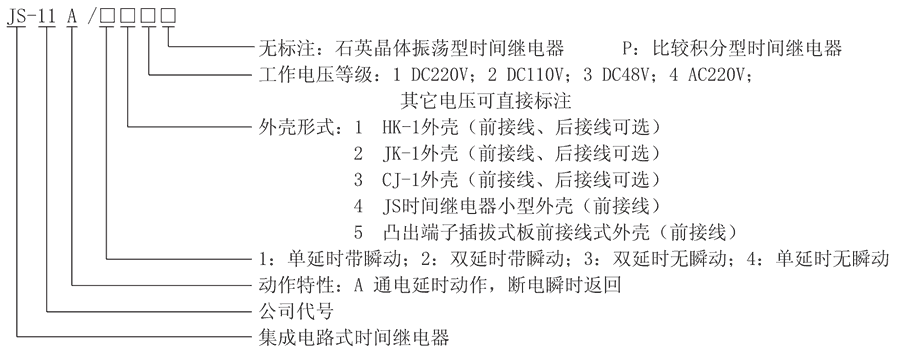

型號及含義

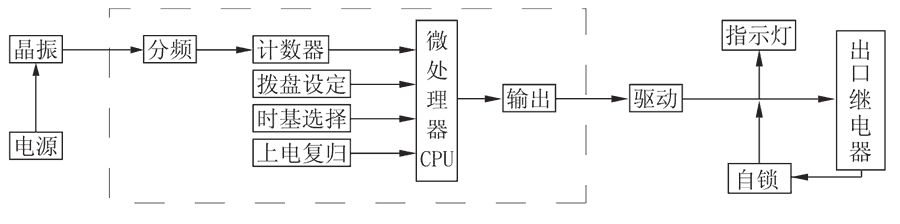

原理圖

JS-11A/21時間繼電器采用大規模CMOS集成電路。上電瞬間，晶振起振，CPU複位，從零開始正向計數，同時讀取撥盤設定值的時基常數；當計數值與設定值相同時，輸出高電平，驅動三極管，出口繼電器動作，且利用觸點自保持，保證不發生抖動；當電源消失，出口繼電器則返回，工作原理圖如下所示：

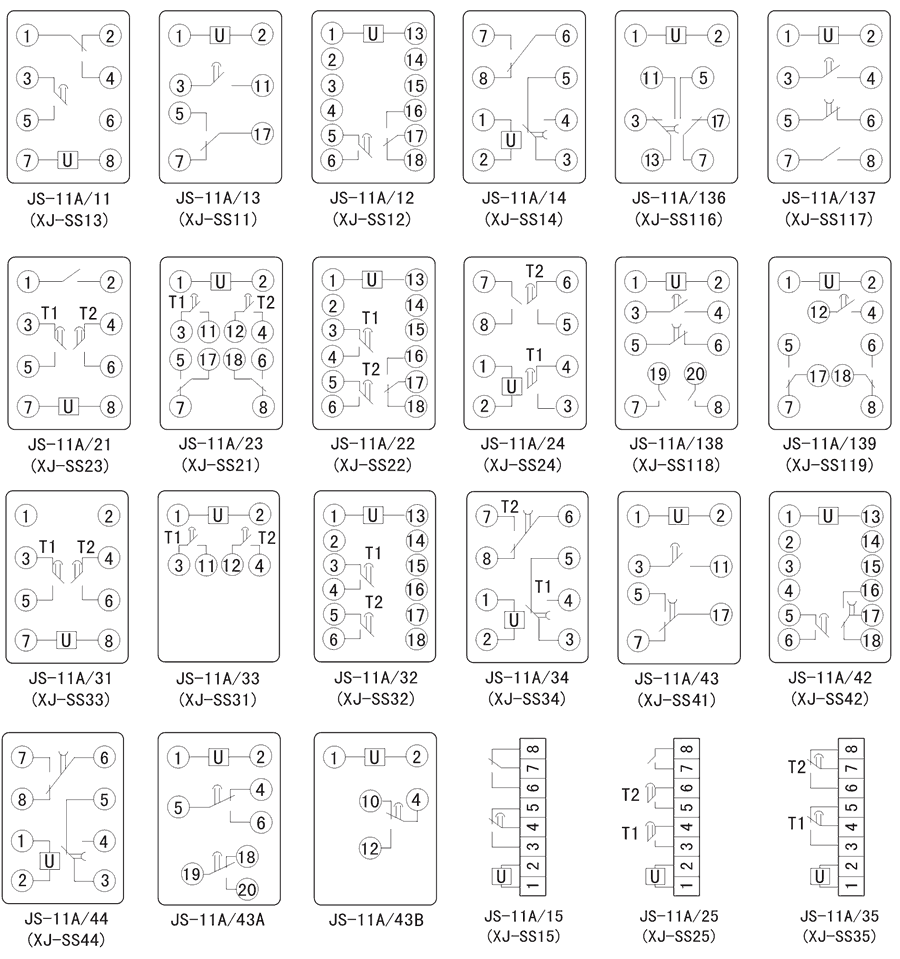

接線圖

主要特點

導軌安裝結構

凸出固定式安裝結構

凸出插拔式安裝結構

嵌入插拔式安裝結構
