DZB-127帶保持中間繼電器

文章類別：DZB-100型帶保持中間繼電器

文章概述

產品型號：DZB-127帶保持中間繼電器；
觸點形式：4常開；
功能特點：電壓動作電流保持中間繼電器。

詢價留言

產品詳情
產品分類
相關文章
項目業績

DZB-127概述

DZB-100型繼電器屬於帶保持中間繼電器作為輔助繼電器，用於直流操作回路中，以增加主保護的觸點容量和數量。常見的型號為DZB-115、DZB-127、DZB-138等。其中DZB-15為電流動作電壓保持中間繼電器、DZB-127、DZB-138為電壓動作電流保持中間繼電器。

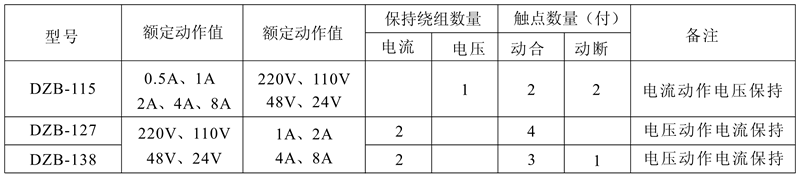

DZB-127觸點及規格

技術參數

●動作電壓：為30%~70%額定值。
●動作電流：不大於80%額定值。
● 返回值：不小於額定值的5%。
● 保持值：保持電流不大於80%；DZB-138保持電流不大於65%；保持電壓不大於70%。
● 動作時間：在額定值下不大於45ms. ● 返回時間：當輸入激勵量由額定值降至零時，繼電器的返回時間不大於60ms. ● 功率消耗：不大於7W。
● 介質強度：產品各導電端子連在起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電曆時1分鍾試驗而無絕緣擊穿或閃絡現象。
●觸點長期允許接通電流：5A。
●觸點斷開容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，觸點的斷開容量為50W。
●電壽命：5×10³次。
●機械壽命：2.5×10⁴次。

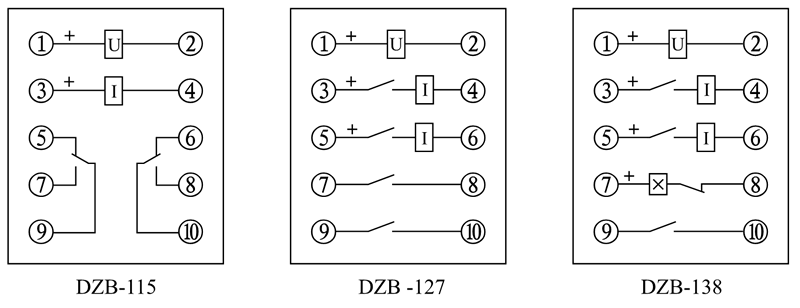

DZB-127端子接線圖

DZB-127板前接線

DZB-127板後接線

DZB-127端子圖
