JZ-7Y-17靜態中間繼電器

文章類別：JZ-7型靜態中間繼電器凸出式固定結構

文章概述

產品型號：JZ-7Y-17
觸點形式：3常開1常閉
安裝結構：凸出式固定結構
額定電壓：24V、48V、110V、220V（直流）

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

JZ-7Y-17用於各種保護和自動控製裝置中，以增加保護和控製回路的觸點容量。安裝結構采用凸出式固定接線，接線方式采用板前或板後接線。交流額定電壓為12V、24V、48V、110V、220V、380V可選，直流額定電壓為12V、24V、48V、110V、220V可選。JZ-7Y-17采用集成電路中間繼電器具有精度高、功耗小、動作時間準確等優點。

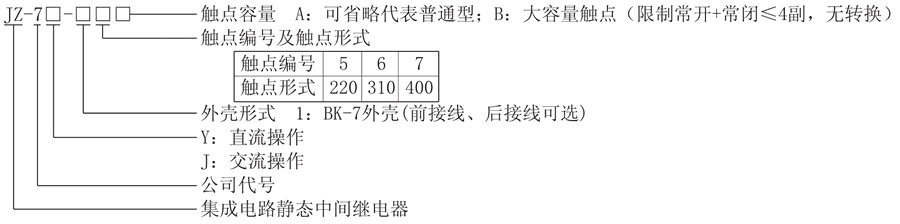

型號及含義

JZ-7Y-17主要特點

1、采用高性能密封繼電器，防潮，防塵，不斷線，可靠性高。
2、動作電壓準確，返回係數高，無抖動，功耗低，多個接點同時動作或返回。
3、繼電器動作後有燈光指示、有電源指示。
4、繼電器的電氣壽命和機械壽命長。
5、絕緣耐壓水平高。觸點容量大，觸點接觸電阻小。
6、抗幹擾特性好，可適用於強幹擾或電源電壓質量很差的場所。

JZ-7Y-17技術參數

額定參數
直流額定電壓	12V、24V、48V、110V、220V可選
交流額定電壓	12V、24V、48V、110V、220V、380V可選
跳閘線圈動作值	不大於70%額定電壓
功耗	不大於5W
安裝方式及接線
安裝結構	凸出式固定結構
接線方式	板前或板後接線
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米

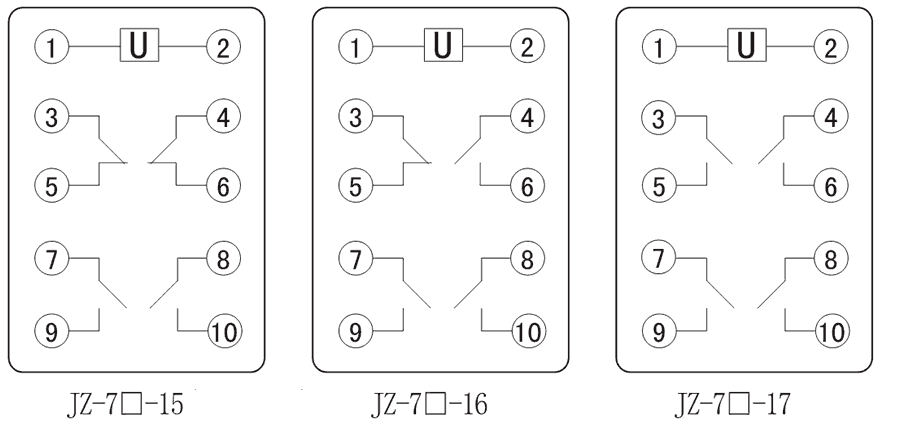

接線圖

相關型號說明

型號	觸點形式	電壓操作
JZ-7J-15	2常開2常閉	交流操作
JZ-7J-16	3常開1常閉	交流操作
JZ-7J-17	4常開	交流操作
JZ-7Y-15	2常開2閉	直流操作
JZ-7Y-16	3常開1常閉	直流操作
JZ-7Y-17	4常開	直流操作
