●JGL2-121靜態反時限過流繼電器( 以下簡稱繼電器 )具有反時限特性，用於發電機保護、變壓器保護及輸配電係統的繼電器保護裝置中。在設備過負荷或短時，能按預定的時限可靠動作，發出信號或切除故障部分。

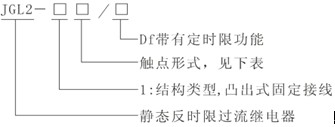

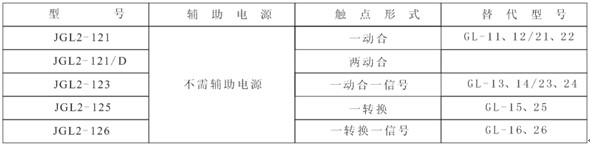

●本繼電器為集成電路靜態型繼電器，采用數碼開關整定電流值，直觀方便，改變整定值無須檢驗，整定範圍為2-20A級差為0.1A；精度高、功耗小、動作時間快、返回係數高，是GL- 型過流繼電器理想的更新換代產品。

●本繼電器執行電力行業標準DL478-2001《靜態繼電器保護及安全自動裝置通用技術條件》；機械行業標準JB3346-83《反時限過流繼電器技術條件》。

●額定值：50Hz交流5A，波形畸變不超過2%。

●電流整定值誤差不大於±3％。

●速動倍數整定範圍為2-9.9倍，級差為0.1倍，電流速動整定值誤差不大於±3％。

●繼電器的速動電流用電流整定值的倍數表示：速動電流=速動倍數×整定電流。

●速動動作時間：繼電器任一整定點上，在1.2倍速動電流時的動作時間不大於50ms。

●返回係數：不小於0.9。

●功率消耗：額定電流時功率消耗不大於6VA。

●觸點容量
a、接通容量：在直流電壓不超過250V時，結構1型產品觸點連續接通電流為10A；
b、斷開容量：在電壓不超過250V的感性負荷回路中(L/R=5ms)，結構1型產品分斷容量為50W。
c、過載能力：繼電器的觸點能可靠地斷開1.5倍規定容量的電流5次，且觸點的性能仍符合技術標準的要求。

●絕緣電阻
在標準試驗大氣條件下，繼電器各導電部分對外露非帶電金屬部分及外殼之間，用開路電壓為500V的測試儀器測其絕緣值，應不小於20MΩ。

●工作壽命：繼電器在規定的負荷下為80000次，平均無故障率時間為8萬小時。

●為確保繼電器在使用中性能穩定及質量可靠，在使用之前一定要進行檢查和測試。方法如下：
a、從包裝盒中取出繼電器。
b、檢查繼電器外觀是否完好，殼內有無凝露，內部元器件有無損壞。
c、確定繼電器外觀無損壞後，方可進行各測試及通電檢查。
d、檢查測試內容可根據實際情況而定, 包括整定值、延時時間、絕緣、耐壓等內容，檢查方法應遵循JB3346-83《反時限過流繼電器技術條件》和其它有關標準以及說明書中有關技術指標的規定。

●檢查測試結束後，即按以下步驟進行安裝。

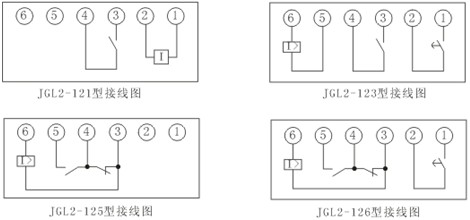

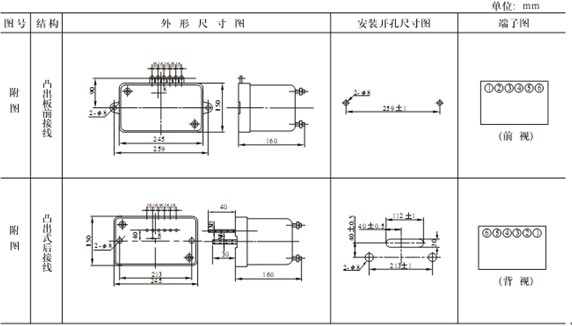

a、首先應熟悉繼電器的各接線端子，再檢查安裝尺寸是否匹配。
b、根據使用要求接好外部接線。
c、經檢查確信接線無誤後，方可對電路進行通電試驗，以檢查其功能是否正確。

●為確保安裝正確可靠, 安裝結束後應進行仔細檢查。檢查內容包括：繼電器放置是否平衡；罩殼是否有破損；螺釘、螺母是否有鬆動；接線是否牢固等。檢查確信正常後，方可投入使用。
