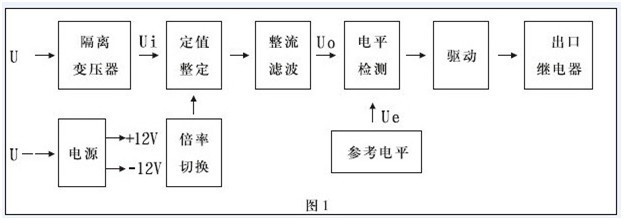

本繼電器為靜態型繼電器，采用進口集成電路構成；被測量的交流電壓U～經隔離變壓器降壓後得到與被測電壓成正比的電壓Ui,經整定後進行整流，整流後脈衝電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo,在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓Uo低於參考電壓，電平檢測器輸出正信號，驅動出口繼電器，則本繼電器處於動作狀態。反之，不論是過電壓繼電器或是低電壓繼電器，若直流電壓Uo高於參考Ue,電平檢測器輸出負信號，本繼電器處於不動作狀態。

1、輔助電源：85V-265VDC/AC

2、過載能力：交流回路允許長期接通1.2倍額定值

3、電壓整定範圍：1-199V檔，極差1V；40-450V，極差1V。

4、整定誤差
   a、 整定值在1V-440V範圍內，整定平均誤差的絕對值不大於3%，平均（jun1）誤差=（5次測量平均值-整定值）整定值×100%。
   b、 在基礎條件下，同一整定值上測量的5次動作值的較大值和較小值應不大於的4%。
   c、 在-10℃～50℃的溫度下，任一整定點誤差的絕對值應不大於整定值的4%。
   d、 在輔助電壓80～110%變化範圍內，任一整定值整定誤差的絕對值應不大於4%。

5、動作時間
a、過電壓繼電器：1.2倍整定值的動作時間不大於25ms;2倍整定值的動作時間不大於20ms.
b、低電壓繼電器：0.5倍整定值的動作時間不大於20m.

6、返回係數
a、過電壓繼電器返回係數為0.85～0.95；
b、低電壓繼電器返回係數為1.02～1.12；

7、返回時間：不大於27ms
