SS-94/3時間繼電器

文章類別：SS-94型時間繼電器

文章概述

產品型號：SS-94/3
額定電壓: 直流220V、110V、48V
延時範圍：1s～999.9s
延時級差：0.1s

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

SS-94/3時間繼電器額定電壓為直流48V、110V、220V三種可選，適用於電力係統繼電保護、控製回路或工業控製中作為延時控製元件之用。SS-94/3采用靜態集成電路，具有精度高、動作準確、可靠性高等特點。

SS-94/3原理圖

SS-94/3時間繼電器采用進口CMOS集成電路構成，利用分頻、計數原理實現延時。標準時鍾脈衝由石英晶體振蕩器產生。繼電器一旦施加額定電壓，內部瞬動繼電器動作並出口，同時使晶體起振，產生時鍾脈衝，經分頻後計數器計數，當所計脈衝數達到延時整定值時，觸發器翻轉，驅動執行繼電器動作出口。

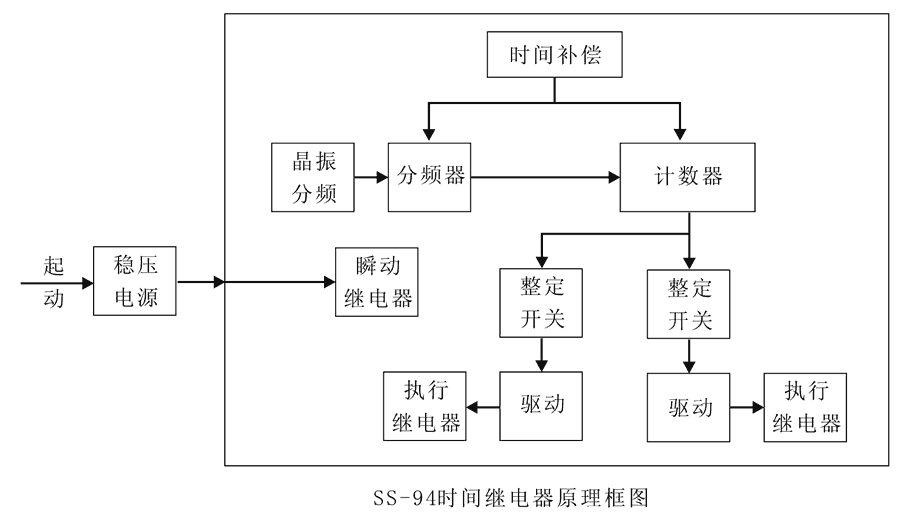

SS-94/3工作原理圖

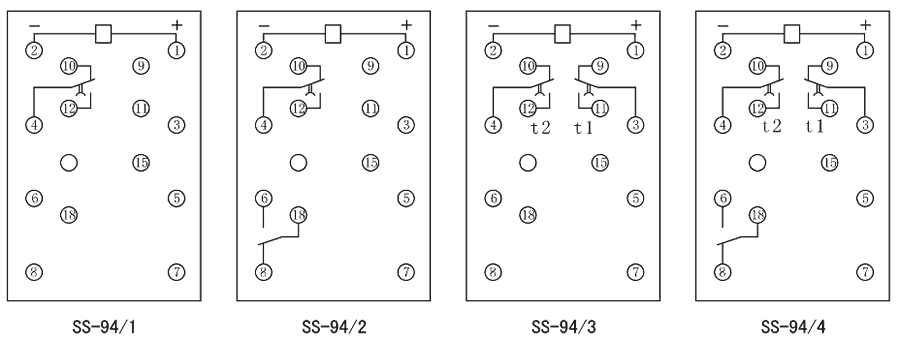

觸點數量及形式

型號	延時範圍	T1輸出觸點	T2輸出觸點	瞬動輸出觸點
SS-94/1	20ms~9.999s(級差1ms)	無	1轉換	無
SS-94/2	0.1s~99.99s(級差10ms)	無	1轉換	1轉換
SS-94/3	1s~999.9s(級差0.1s)	1轉換	1轉換	無
SS-94/3	10s~9999s(級差1s)	1轉換	1轉換	1轉換
