DCS-12雙位置繼電器

文章類別：DCS-10係列雙位置繼電器

文章概述

產品名稱：DCS-11雙位置繼電器；
觸點形式：2常開6常閉；
殼體形式：模數化安裝殼體，可選用菠萝蜜视频在线观看RZH-D係列導軌安裝殼體。

詢價留言

產品詳情
產品分類
相關文章
項目業績

DCS-12雙位置繼電器用途
用於需要大容量雙穩態觸點的工業控製和其它一般控製場合。
DCS-12雙位置繼電器特點
2.1 體積小，拆裝方便，能安裝在位置緊張有限的場合。
2.2 用於需要大容量雙穩態觸點的工業控製和其它控製上，在電流互感器二次側和跳閘上要求多切換。
2.3 線圈回路串有切斷觸點。消除了持續的功耗，從而限製了熱量積累及減輕控製電源的負載。
2.4 線圈激勵有交流和直流兩種。
DCS-12雙位置繼電器動作原理
DCS-10(RXMVB2)係列大容量鎖定繼電器是靠磁鐵鎖定的雙穩態繼電器。該繼電器由磁係統，接觸係統，支架三部分組成，磁係統由左右二個線圈，中間柱磁鐵及鐵芯組成雙口磁回路，當左右二個線圈中的一個線圈通電激勵時，線圈產生的磁場對磁鐵產生斥力，使銜鐵轉換到另一側由磁鐵鎖定並帶動觸點轉換。觸點采用橋式接觸，斷開容量較大。外殼采用引進的Combiflex凸出式模數化插入結構。
DCS-12雙位置繼電器技術數據
4.1 動作值：DC＜70%額定電壓，AC＜80%額定電壓。
4.2 動作時間：30/25ms(觸點閉合/斷開)。
4.3 線圈功耗：DC 3.5W AC 15VA
4.4 觸點斷開容量：AC,250V,10A(COSφ＞0.4),1000VA；DC, 250V, 5A(L/R＜40ms)，100W。
4.5 重量：0.7kg(凸出式)，2.5kg(嵌入式)。
4.6 絕緣耐壓：50Hz，1min，2kV。
4.7 衝擊電壓：5kV。
4.8 繼電器能承受5-15Hz中等震級的地震波衝擊。

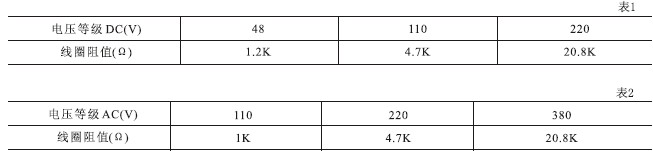

4.9 額定電壓及線圈阻值。

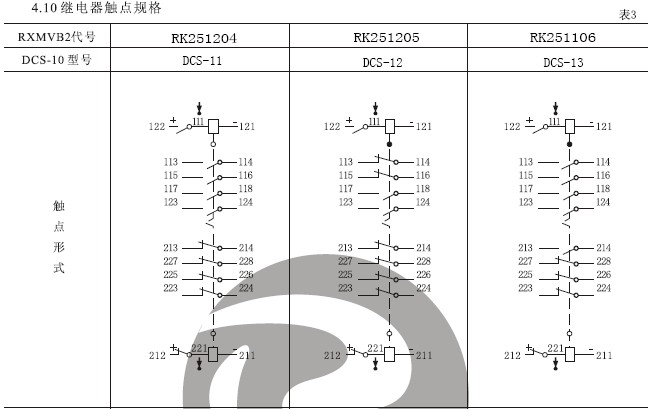

DCS-12接線圖
‍

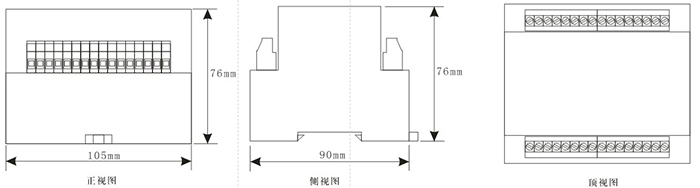

DCS-12外形尺寸及安裝開孔圖
DCS-12雙位置繼電器本繼電器采用凸出式模數化插入結構，外形尺寸及安裝開孔圖。
