RY靜態電壓繼電器

所屬類別：電壓繼電器

觸點形式

1開1閉

整定範圍

0.5~99.9V（極差0.1V）；1~199V，40~450V（極差1V）

輔助電源

AC/DC：85~265V

返回係數

過電壓：0.85~0.95；低電壓：1.02~1.12

安裝結構

凸出式固定、凸出式插拔、嵌入式插拔

接線方式

凸出式前接線、凸出式後接線、板前/板後接線

我要詢價留言

產品詳情
相關產品
產品類目
項目業績

RY係列靜態電壓繼電器概述

RY係列靜態電壓繼電器用於發電機、變壓器和輸電線的繼電保護裝置中, 作為過電壓保護或低電壓閉鎖的啟動元件。采用集成電路型繼電器，具有精度高、功耗小、動作時間短、返回係數高、整定直觀方便、範圍寬等特點。且作為低電壓繼電器使用無抖動現像，提供輔助電源後可替代電磁型電壓繼電器的理想產品。RY係列靜態電壓繼電器按照其安裝結構可分為RY-10（凸出式固定結構），RY-20（凸出式插拔結構），RY-30（嵌入式插拔結構）這三種殼體結構，可分別替代DJ-100、DY-20C、DY-30等係列電磁型電壓繼電器。繼電器采用撥碼開關整定電壓值，改變整定值無需校驗，整定範圍寬，有利於用戶壓縮庫存品種。

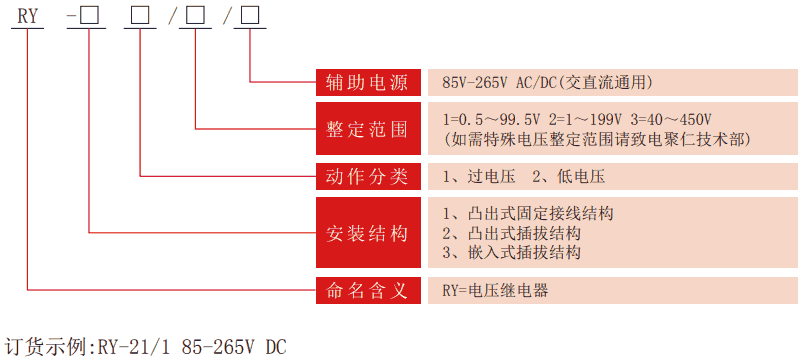

RY係列靜態電壓繼電器型號分類及含義

RY係列靜態電壓繼電器技術參數

觸點形式

1開1閉

整定範圍

0.5~99.9V（極差0.1V）；1~199V，40~450V（極差1V）

輔助電源

AC/DC：85~265V

返回係數

過電壓：0.85~0.95；低電壓：1.02~1.12

安裝結構

凸出式固定、凸出式插拔、嵌入式插拔

接線方式

凸出式前/後接線、板前/板後接線

內部接線圖

RY-10凸出式固定結構外形及接線方式

RY-20凸出式插拔結構外形及接線方式

RY-30嵌入式插拔結構外形及接線方式
