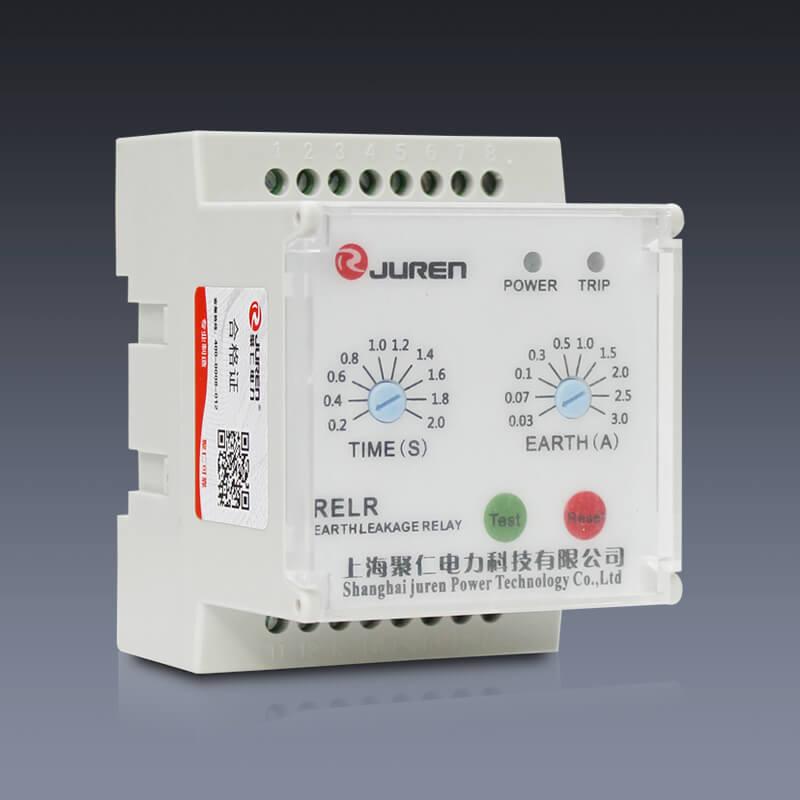

RELR-D係列可調漏電繼電器

所屬類別：漏電繼電器

漏電動作電流

0.03、0.07、0.1、0.3、0.5、1、1.5、2、2.5、3A可調

動作時間

0.2、0.4、0.6、0.8、1、1.2、1.4、1.6、1.8、2S可調

動作電流精度

80%~100%

互感器孔徑

25mm，45mm，100mm

控製電壓

AC：220V；DC：12V、24V、48V

安裝方式

35mm導軌條安裝

我要詢價留言

產品詳情
相關產品
產品類目
項目業績

RELR-D係列可調漏電繼電器

適用於電源係統中心點直接接地的低壓配電係統。基於MCU的密集型設計，用於電動機和配電係統的接地保護，采用零序電流檢測法。漏電動作電流值可調，具有遠方複歸功能和遠方試驗功能。額定漏電動作電流0.03-3A可調，動作時間0.2~2S檔可調。

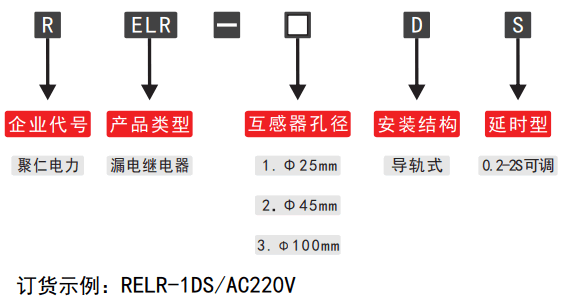

RELR-D係列可調漏電繼電器型號分類及含義

主要特點

■基於MCU的密集型設計；
■用於電動機和配電係統的接地保護；
■采用零序電流檢測法；
■TEST鍵提供力一個手動的自檢功能；
■接地電流和跳閘延遲時間是分別調整的；
■綠色LED指示已建立電源，紅色LED指示已跳閘；
■EXTRESET具有遠方複歸功能；
■TEST具有遠方試驗功能。

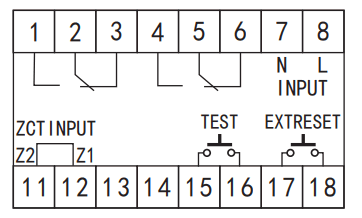

內部接線圖

RELR-D係列可調漏電繼電器技術參數

漏電動作電流

0.03、0.07、0.1、0.3、0.5、1、1.5、2、2.5、3A可調

動作時間

0.2、0.4、0.6、0.8、1、1.2、1.4、1.6、1.8、2S可調

動作電流精度

80%~100%

互感器孔徑

25mm，45mm，100mm

控製電壓

AC：220V；DC：12V、24V、48V

安裝方式

35mm導軌條安裝

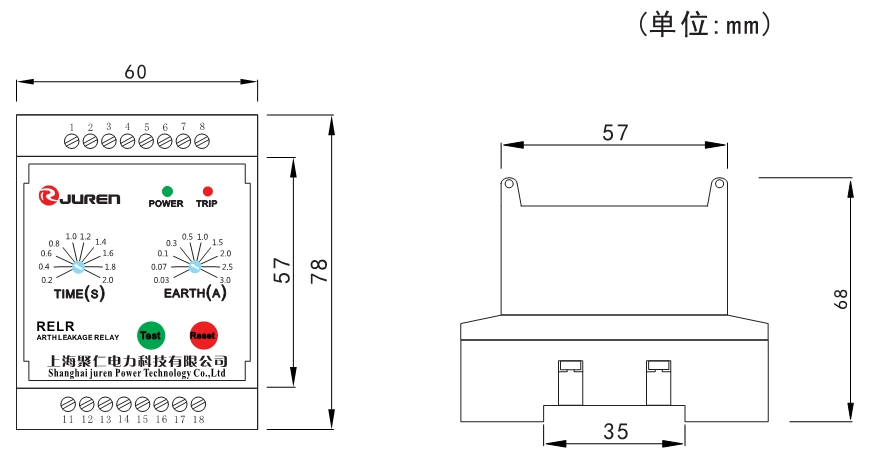

可調漏電繼電器外形及開孔尺寸

可調漏電繼電器操作說明

■TIME是跳閘延時旋鈕，用來調節跳閘延遲時間；
■EARTH是漏電電流調節旋鈕，用來調整檢測漏電電流的大小；
■TEST是自動檢測按鈕，常按TEST鍵,當時間超過TIME設定值時,繼電器會動作跳閘；
■RESET是複位鍵，繼電器動作跳閘後，按下RESET鍵繼電器複位。

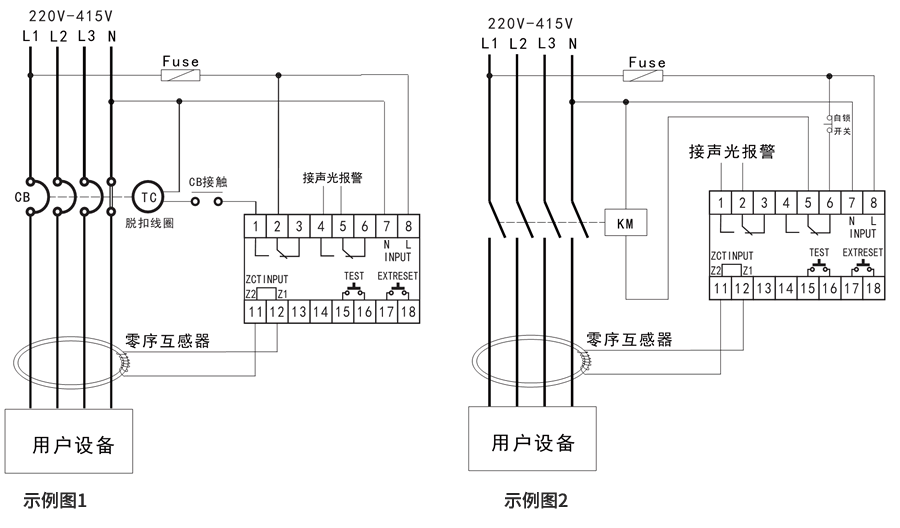

漏電繼電器接線示例圖

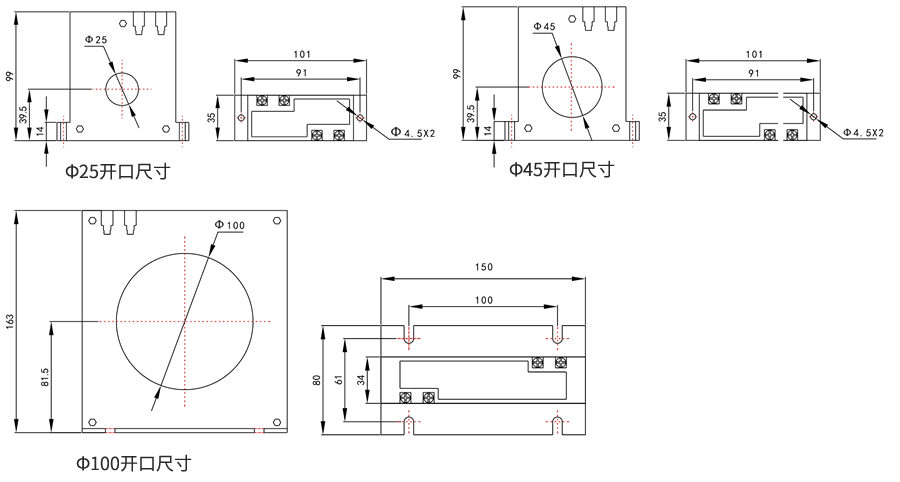

漏電繼電器零序電流互感器參數選型表

型號	開口尺寸	較大額定電流參考值(A)	額定電壓(V)
Y-25	Φ25	0~100	690、660、380
Y-45	Φ45	0~200
Y-100	Φ100	0~630
注：特定產品需提前溝通注明
